JA3-014M

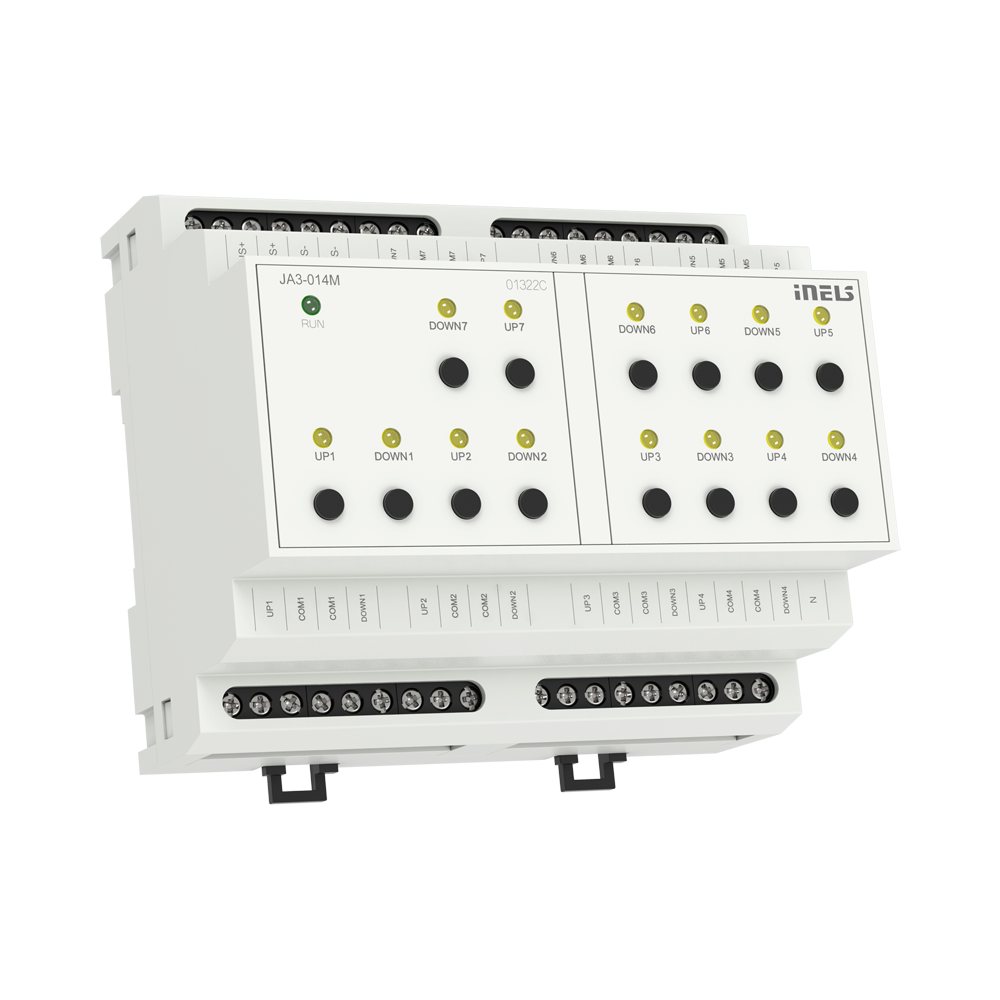

Redőnyaktuátor, 14 csatorna

Eszközök áttekintése

A termék kialakításának és használatának áttekintése. Tartalmazza továbbá az áramkörök vázlatát, a csatlakozók részleteit stb.

JA3-014M

Fő jellemzők

Aktuátor típusa és alkalmazása:

- Modell: JA3-014M

- Típus: Aktuátor gurtnik, redőnyök, rolók, napellenzők, garázsajtók, kapuk stb. vezérlésére tervezve.

Vezérelt hajtások: Kétirányú működésű elektromos hajtásokat vezérel. A hajtások beépített végálláskapcsolóval rendelkeznek.

LED állapotjelzés:

- Állapotjelzés: Zöld RUN LED a készülék elülső paneljén.

- Folyamatos BE: Ha a BUS tápfeszültség csatlakoztatva van, de nincs kommunikáció a BUS-on a vezérlővel.

- Villogó: Ha a BUS tápfeszültség csatlakoztatva van, és az egység kommunikál a BUS-on.

Kimeneti érintkezők állapotjelzése:

- Fel/Le LED: Jelzi a kimeneti érintkezők állapotát.

- Ennek megfelelően világít, amikor a redőny/roló felfelé/lefelé mozog.

- Villogó: Ha a kapcsolások száma percenként meghalad egy bizonyos küszöbértéket.

Kézi vezérlés: Érintkezők állapotának változtatása: Minden relé érintkezők állapota külön-külön és kézzel megváltoztatható az elülső panel vezérlőgombjaival.

Szoftveres vezérlés: Szoftveres letiltás: A kimeneti relé érintkezők biztonságosan letilthatók az iNELS Design Manager szoftverrel.

Érintkező anyaga és kivitele:

- Érintkező anyaga: AgSnO2 (ezüst-ón-oxid).

- Kivitel: 6-MODULOS.

- Szerelés: Elosztószekrénybe DIN sínre (EN60715) szerelésre tervezve.

Szinkronizált működés: Szinkronizált zárás/nyitás: Szinkronizáltan működteti a relét a szinusz hullámforma nulla áramköreiben történő zárás/nyitáskor. Szinkron bemenetek: COM 1, 2, 3, 4, 5, 6 és 7 az N kivezetéshez képest.

Példa áramköri rajz / Bekötési rajz

---

Kompatibilitási táblázat (CU, minimális FW verzió és integráció)

A diagram bemutatja a redőnyaktuátor és különböző központi egységek, firmware verziók és integrációs lehetőségek közötti kompatibilitást.

Sorszám	Támogatott központi egységek	Támogatott FW	Támogatás MQTT-ben	Támogatás HASS-ban
1	CU3-01M	01.02.00.	N/A	N/A
2	CU3-02M	01.02.00.	N/A	N/A
3	CU3-07M	01.02.00.	Igen	Igen
4	CU3-08M	01.02.00	Igen	Igen
6	CU3-09M	Előkészítés	Előkészítés	Előkészítés
7	CU3-10M	Előkészítés	Előkészítés	Előkészítés

---

Programozás iDM-ben

Bevezetés

Az iNELS Design Manager, vagy IDM3, az Inels eszközök programozására szolgál. Ez a szoftver platformot biztosít az eszközparaméterek konfigurálásához, funkciók meghatározásához és az iNELS egységek programozásának végrehajtásához.

A készülékparaméterek, például az érzékelő tartománya és küszöbértékei, háttérvilágítások és működési módok könnyen állíthatók az IDM3-ban.

Az IDM3-ban történő programozás folyamata jellemzően magában foglalja a funkciók meghatározását és logikai kapcsolatok létrehozását különböző eszközök között. Ez lehetővé teszi automatizálási forgatókönyvek létrehozását és intelligens vezérlési stratégiák megvalósítását.

Indítás

Válassza a "kék vezérlő ikont" ahogyan a 1. ábra > Kattintva az opcióra "Új projekt az alapértelmezett sablonból“ lehetővé teszi, hogy új projektet hozzon létre egy előre definiált sablonból.

Válassza a "Eszközkezelő" (1. ábra)> Hozzáadás "Új egység "> Válassza ki a központi egységet > Hozzáadás "Új egység">Válassza az "Internal-Master/BUS"> Hozzáadás "Új egység "> Adja hozzá az eszközöket> Kattintson az eszközökre a "Paraméterek" megtekintéséhez.

1. ábra: iDM konzol

Paraméterek:

Paraméterek az iNELS eszközökben a mérhető tényezőkre vagy jellemzőkre vonatkoznak, amelyek meghatározzák az eszköz viselkedését vagy teljesítményét. Ide tartozhatnak elektromos tulajdonságok, fizikai méretek, környezeti feltételek és egyéb specifikációk az eszköz típusától függően.

Ezek az egyes eszközökre a háztartási automatizálási rendszerben jellemző beállítások. A JA3-014M konkrét paraméterei az iDM-ben a következőképpen láthatók: 2. ábra

2. ábra: JA3-014M paraméterei

A JA3-014M-re kattintva (2. ábra), átnavigálható a kiválasztott firmware-re, egységcímre, névre és leírásra, valamint egyéb alább ismertetett paraméterekre.

Fontos megadni az eszköz címét a megfelelő kommunikációhoz az egységgel. A hexadecimális eszközcímet megtalálhatja az eszközön.

Kapcsolási korlát: A kapcsolási korlát paraméter meghatározza a relé kapcsolásának percenként megengedett legnagyobb gyakoriságát. Ha a kapcsolások száma egy percen belül meghaladja ezt a korlátot, a relé nem fog működésbe lépni.

1. Up1 -Up7: Ezek a jelölések (Up1, Up2, ..., Up7) az aktuátor egyes csatornáit vagy kimeneteit jelölik. Mindegyik csatorna megfelelhet egy felfelé mozgatási funkciónak azon eszköz esetében, amelyet az aktuátor vezérel. Például az "Up1" társítható egy roló vezérléséhez, az "Up2" egy redőnyhöz stb.

• Kimenet invertálása: Egy kimenet invertálása azt jelenti, hogy megváltoztatjuk annak állapotát a normális vagy alapértelmezett állapothoz képest. Például, ha egy kimenet normálisan "kikapcsolt" állapotú, az invertálás hatására "bekapcsolt" állapotba kerül, és fordítva.

• Alapállapot használata: Redőnyaktuátor kontextusában az "alapértelmezett állapot" arra a korábban megállapított vagy kezdeti állapotra utal, amelyet az aktuátor felvesz a BUS vagy a központi egység kommunikációjának hiányában. Ennek a funkciónak az engedélyezése biztosítja, hogy a relé automatikusan felvegye az alapértelmezett állapotát, amely OFF-ra van beállítva.

• Alapértelmezett kimeneti állapot: Az "alapállapot használata" opció kiválasztásakor meg kell adnia az alapértelmezett kimeneti állapotot. Ez arra az előre beállított vagy kezdeti állapotra vonatkozik, amelyet az aktuátor felvesz, amikor nincs kommunikáció a buszról vagy a központi egységről. Ennek a funkciónak a kiválasztásakor a relé az alapértelmezett kimeneti állapotára vált, amely ebben az esetben BE van állítva.

1. Down1- Down7 : Ezek a jelölések az aktuátor egyes kimeneti csatornáit vagy funkcióit képviselik. Mindegyik csatorna a lefelé mozgatás vagy egy konkrét eszköz működtetésének vezérléséhez kapcsolódhat. Például a "Down1" társítható egy roló leengedésével, a "Down2" egy redőny zárásával stb. Az egyes csatornákhoz rendelt konkrét funkciók az aktuátor konfigurációjától, programozásától és a tervezett alkalmazástól függenek.

2. SW-Up1-SW-UP7: Ezek a jelölések az aktuátorhoz kapcsolódó egyes kapcsoló bemeneteket vagy vezérlőpontokat jelölik. Mindegyik kapcsoló az adott redőny felfelé mozgatásának vagy működtetésének vezérlésére lehet kijelölve.

3. SW-Down1-SW-Down7: Ezek a jelölések az aktuátorhoz kapcsolódó egyes kapcsoló bemeneteket vagy vezérlőpontokat jelölik. Mindegyik kapcsoló az adott redőny lefelé mozgatásának vagy működtetésének vezérlésére lehet kijelölve.

1. OUF-Alert-Up1-OUF-Alert-Up7 : Ez a paraméter riasztási állapotokat jelző indikátorként szolgál a JA3-014M eszköz UP 1-től UP 7-ig terjedő relé kimeneteinél. A riasztás akkor aktiválódik, ha a kapcsolások száma meghaladja a konfigurált küszöbértéket bármelyik relé kimenetnél. Aktiválás esetén ez a riasztás jelzi a felhasználóknak, hogy hiba történt valamelyik relé kimenetnél, felhívva őket a vizsgálatra és a javító intézkedések megtételére. Ennek célja a csatlakoztatott terhelések vagy magának az eszköznek a lehetséges károsodásának megelőzése. Az "Up7" megnevezés azt jelzi, hogy a riasztás egyedileg vonatkozik minden egyes relé kimenetre, lehetővé téve a felhasználók számára a hibás relé pontos beazonosítását.

2. OUF-Alert-Down1-OUF-Alert-Down7: Ez a paraméter riasztási állapotokat jelző indikátorként szolgál a JA3-014M eszköz Down 1-től Down 7-ig terjedő relé kimeneteinél. A riasztás akkor aktiválódik, ha a kapcsolások száma meghaladja a konfigurált küszöbértéket bármelyik relé kimenetnél. Aktiválás esetén ez a riasztás jelzi a felhasználóknak, hogy hiba történt valamelyik relé kimenetnél, felhívva őket a vizsgálatra és a javító intézkedések megtételére. Ennek célja a csatlakoztatott terhelések vagy magának az eszköznek a lehetséges károsodásának megelőzése. A "Down7" megnevezés azt jelzi, hogy a riasztás egyedileg vonatkozik minden egyes relé kimenetre, lehetővé téve a felhasználók számára a hibás relé pontos beazonosítását.

3. Synchronization-Alert-Up1-Down1-Synchronization-Alert-Up7-Down7: Ez a paraméter riasztási állapotokra utal a Up1 és Down1 relé kimenetek fázisszinkronizációjával kapcsolatban a közös (Com1 és Com2) potenciálra vonatkozóan. A riasztás aktiválódik, ha a közös (Com1 és Com2) potenciálra különböző fázist észlelnek csatlakoztatva. Aktiváláskor ez a riasztás értesíti a felhasználókat a lehetséges fázisszinkronizációs problémákról a közös kivezetésnél. A felhasználókat arra ösztönzi, hogy mielőbb kivizsgálják és orvosolják az okot a helyes bekötés biztosítása és a lehetséges problémák elkerülése érdekében.

---

Exportok az iNELS Cloud és APP számára

Vezérlés és felügyelet beállítása iNELS Cloud és iNELS App számára

Lehetséges az összes buszegység vezérlése és felügyelete az iNELS felhőn és az iNELS alkalmazáson keresztül. Ennek a funkciónak a beállítása két lépésből áll. Az első lépés a konfiguráció elvégzése az iDM3-ban, a második lépés a konfiguráció elvégzése az iNELS felhőoldalán és az iNELS alkalmazásban.

Konfiguráció az iDM3-ban.

1. Egység- és paraméterkiválasztás:

• Kezdje azzal, hogy eléri az iDM3 felületét a CU-hoz csatlakoztatott PC-n.

• Navigáljon az Eszközkezelő (Device Manager) részhez, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés elengedhetetlen annak meghatározásához, mi lesz exportálva az iNELS felhőbe és az alkalmazásba.

2. CU konfiguráció és harmadik fél beállítások:

• A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.

• A harmadik fél beállítások oldalán jelölje ki a cloud kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres cloud export érdekében.

3. Cloud beállítások:

• Lépjen tovább az iDM3 Cloud beállítások részéhez.

• Adja meg iNELS cloud fiókja adatait. Ha még nem hozott létre fiókot, használja az iNELS Cloud weboldal "Új felhasználó" lapját egy ingyenes fiók létrehozásához.Inels Cloud - ElkoEP).

• Válassza ki a módot és adja meg a cloud fiók hitelesítő adatait. Mentse a projektet a központi egységbe, hogy létrejöjjön és tárolódjon az export projektfájl az iNELS cloud fiókban.

Konfiguráció az iNELS cloud oldalon és az iNELS alkalmazásban.

1. Online állapot ellenőrzése:

Miután az iDM3-ban a cloud hitelesítő adatok és export beállítások sikeresen konfigurálva lettek, ellenőrizze az iNELS cloud fiók Gateway szekcióját. Győződjön meg róla, hogy a Központi Egység (CU) online van és hogy az export fájl automatikusan elküldésre került a cloud fiókja alá.

2. Eszköz létrehozása a cloud platformon:

• A cloud platformon új eszközöket kell létrehoznia ahhoz, hogy távolról vezérelhesse azokat.

• Az eszköz fülön megtalálja az eszköz hozzáadása gombot, amellyel az iDM-ből exportált elemeket társíthatja a szükséges típusokkal és ikonokkal.

• Bármi eszköznév megadása után válaszd ki az ikont, a kommunikációs átjáró MAC-címét (jelen esetben a CU3-at), az eszköz típusát és egy adott funkció vagy elem címét az iNELS BUS rendszerből.

Annak érdekében, hogy az iNELS alkalmazással vezérelhesse a CU eszközeit a helyi hálózaton vagy a cloudon keresztül, szükséges minden központi egységhez létrehozni egy szobát a busz eszközök számára és hozzáadni az eszközöket a szobához.

• Kövesse ezeket a lépéseket alaposan a zökkenőmentes konfigurációs folyamat biztosítása érdekében az összes buszegység iNELS felhőn és iNELS alkalmazáson keresztüli vezérléséhez és felügyeletéhez.

Harmadik fél integráció az iNELS BUS-szal

Harmadik fél integráció (MQTT)

• Az iNELS egységek MQTT integrációt támogatnak a CU3-07M, CU3-08M, CU3-09M és CU3-10M központi egységeken. Szükséges kiválasztani az eszközöket és paramétereket a harmadik fél integrációhoz az eszközkezelőben az iDM-ben.

• Kérjük, vegye figyelembe, hogy az integrációhoz az installációban futnia kell egy MQTT brokernek (helyi vagy felhő).

• Miután van működő MQTT broker, konfigurálnia kell az iNELS központi egységeket, hogy kommunikáljanak vele. Ha nem ismeri az MQTT-t, tanulmányozhatja azt az MQTT Essentials cikkekből. https://www.hivemq.com/mqtt/

• Az iNELS bridge-ben előtelepített MQTT broker található, amely használható az iNELS központi egységek csatlakoztatásához az integrációban a projektjeiben.

Konfiguráció az iDM3-ban: Válassza ki a harmadik fél integráció egységeit.

1. Egység- és paraméter kiválasztása:

Kezdje azzal, hogy hozzáfér az iDM3 felületéhez a PC-n, amely a CU-hoz csatlakozik. Navigáljon az Eszközkezelő részhez, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés elengedhetetlen annak meghatározásához, mi kerül exportálásra a harmadik fél integráció felé MQTT-n keresztül.

2. CU konfiguráció és harmadik fél beállítások:

• A fenti lépés után lépjen a CU konfigurációhoz az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.

• A harmadik fél beállítások oldalán jelölje ki a harmadik fél csatlakozásához használandó portot. Állítsa be az üzemmódot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen minden lényeges paraméter ellenőrzésére és konfigurálására a sikeres harmadik fél integráció érdekében.

3. MQTT beállítások:

• Folytassa az iDM3 belül az MQTT beállítások szakaszhoz.

• Adja meg az MQTT broker részleteit.

• Válassza ki az üzemmódot, és adja meg a broker-hitelesítő adatokat, mint IP, port, felhasználónév és jelszó. Mentse el a projektet a központi egységbe.

MQTT payload

Az MQTT payload leírásához kérjük, hivatkozzon az alábbi linkre. https://wiki.inels.com/v/inels-bus/3rd-party-integration/mqtt-payload-description-of-inels-bus-devices

Mellékletek

Adjon meg bármilyen opcionális, kiegészítő információt, amely segíthet a termékfunkció átfogóbb megértésében
