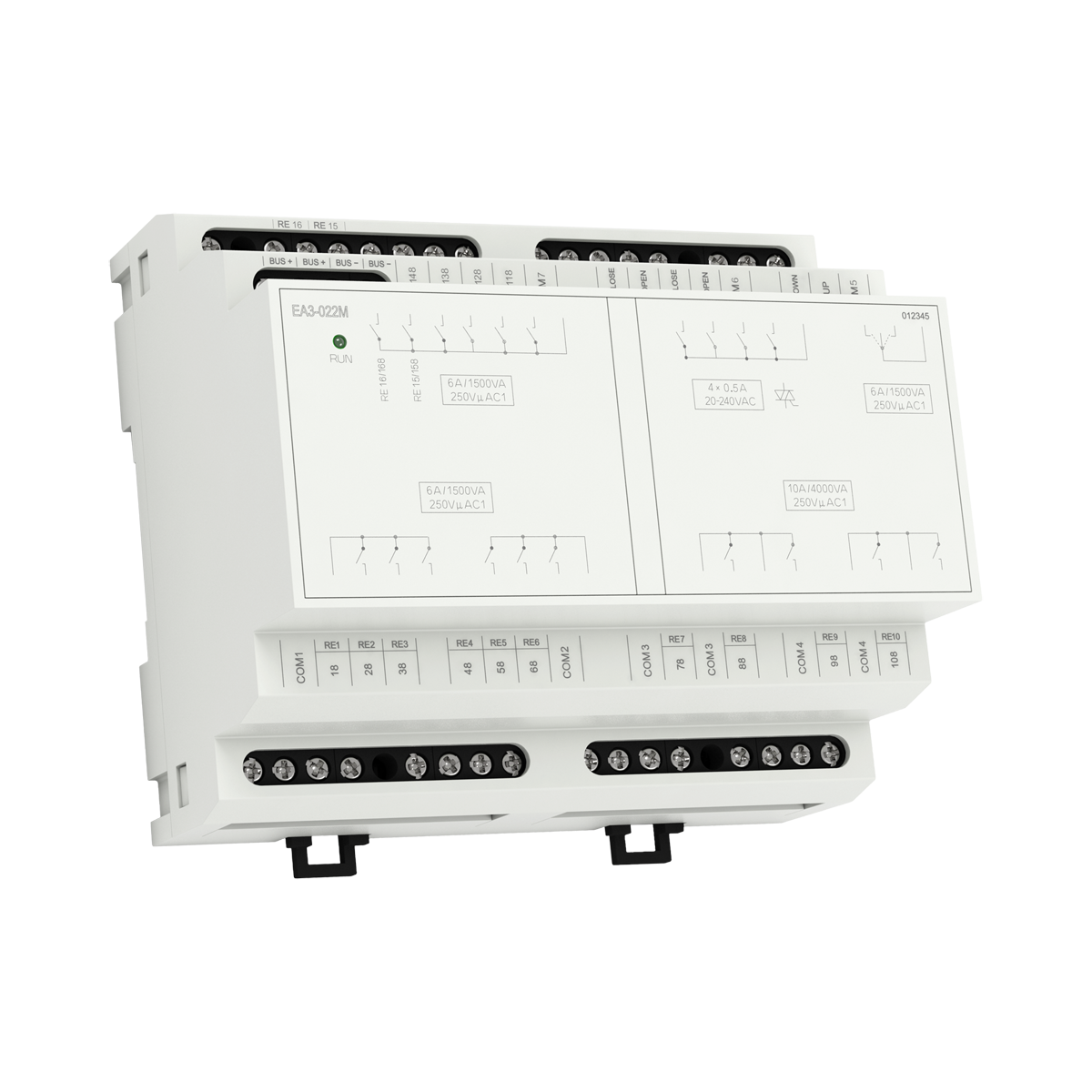

EA3-022M
Kapcsolóaktuátor vezérlők és jelzők nélkül, 22 csatorna
Eszközök áttekintése
A terméktervezés és használat áttekintése. Tartalmaz áramkörrajzokat, sorkapocs részleteket stb.,
Fő jellemzők
Az EA3-022M relémodul célja, hogy sokoldalú vezérlési lehetőségeket biztosítson az iNELS rendszerben. Íme a fő jellemzőinek áttekintése:
Relé kimenetek: 22 relé kimenettel rendelkezik, beleértve 1x váltóérintkezőt, amely alkalmas redőnyök vagy zsaluziák vezérlésére.
Világítási és konnektor áramkörök:
- Támogatja a világítási és konnektor áramkörök kapcsolását 6 A és 10 A relékkel.
- Ezekhez az áramkörökhöz a közös potenciál a "COMx" sorkapocson érhető el, egyszerűsítve a telepítést.
Redőnyök és zsaluziák vezérlése: Képes vezérelni 24 - 230 V AC/DC feszültségen működő redőnyöket és zsaluziákat.
Fan coil egység vezérlés:
- Lehetővé teszi fan coil egységek relés vezérlését fűtés/hűtés céljára.
- Támogat három ventilátorsebességet és 24 - 230 V AC/DC tartományban működik.
BUS csatlakozás: Lehetővé teszi az iNELS BUS rendszerhez való csatlakozást, kommunikációt biztosítva a CU3 központi egységgel a központosított vezérléshez és felügyelethez.
Moduláris kialakítás: 6 MODULOS kialakítású egység kapcsolószekrénybe DIN sínre EN60715 szereléshez, biztosítva a kompatibilitást a szabványos telepítési elrendezésekkel.
Példa áramköri rajz / Bekötési rajz
Kompatibilitási táblázat (CU, minimális FW verzió és integráció)
A diagram bemutatja a kapcsolóaktuátor és különböző központi egységek, firmware verziók és integrációs lehetőségek közötti kompatibilitást.
1
CU3-01M
02.84.00
N/A
N/A
2
CU3-02M
02.84.00
N/A
N/A
3
CU3-07M
02.A0.00
Igen
Igen
4
CU3-08M
02.A0.00
Igen
Igen
6
CU3-09M
Előkészítés
Előkészítés
Előkészítés
7
CU3-10M
Előkészítés
Előkészítés
Előkészítés
Programozás iDM-ben
Bevezetés
Az iNELS Design Manager, vagy IDM3, az iNELS egységek programozására szolgál. Ez a szoftver szolgál a készülékparaméterek konfigurálásának, funkciók meghatározásának és az iNELS egységekhez szükséges programozás végrehajtásának platformjaként.
A készülékparaméterek, például az érzékelő tartománya és küszöbértékei, háttérvilágítások és működési módok könnyen állíthatók az IDM3-ban.
Az IDM3-ban történő programozás folyamata jellemzően magában foglalja a funkciók meghatározását és logikai kapcsolatok létrehozását különböző eszközök között. Ez lehetővé teszi automatizálási forgatókönyvek létrehozását és intelligens vezérlési stratégiák megvalósítását.
Indítás
Válassza a "kék vezérlő ikont" ahogyan a 1. ábra > Kattintva az opcióra "Új projekt az alapértelmezett sablonból“ lehetővé teszi, hogy új projektet hozzon létre egy előre definiált sablonból.
Válassza a "Eszközkezelő" (1. ábra)> Hozzáadás "Új egység "> Válassza ki a központi egységet > Hozzáadás "Új egység">Válassza az "Internal-Master/BUS"> Hozzáadás "Új egység "> Adja hozzá az eszközöket> Kattintson az eszközökre a "Paraméterek" megtekintéséhez.
Paraméterek:
Paraméterek az iNELS eszközökben a mérhető tényezőkre vagy jellemzőkre vonatkoznak, amelyek meghatározzák az eszköz viselkedését vagy teljesítményét. Ide tartozhatnak elektromos tulajdonságok, fizikai méretek, környezeti feltételek és egyéb specifikációk az eszköz típusától függően.
Ezek az egyes eszközökre jellemző beállítások az automatizálási rendszerben.
Az EA3-022M specifikus paraméterei az iDM-ben az alábbiak szerint: 2. ábra
Az EA3-022M-re kattintva (2. ábra), navigálhatunk a firmware-hez, az egység címéhez, nevéhez és leírásához, valamint más alábbiakban ismertetett paraméterekhez:
Fontos megadni az eszköz címét a megfelelő kommunikációhoz az egységgel. A hexadecimális eszközcímet megtalálhatja az eszközön.
Kapcsolási korlát: A kapcsolási korlát paraméter meghatározza a relé kapcsolásának percenként megengedett legnagyobb gyakoriságát. Ha a kapcsolások száma egy percen belül meghaladja ezt a korlátot, a relé nem fog működésbe lépni.
RE1-RE16 Párhuzamos kapcsolás blokkolási csoport: Ez a funkció felel azért, hogy megakadályozza vagy leállítsa egy relé egyidejű párhuzamos kapcsolását más relékkel a kijelölt csoporton belül. Például ha RE1-et, RE2-t és RE3-at a párhuzamos kapcsolás tiltó csoport-1-be jelöli, egyik relé sem kapcsol be egyidejűleg. Ez a funkció hasznos lehet, ha ezeket a reléket három külön ventilátorhoz köti egy légkondicionáló rendszerben. Ha az 1. ventilátor aktiválódik, a 2. és 3. ventilátor nem kapcsol be párhuzamosan, így megvédi a ventilátorokat a egyidejű kapcsolástól.
SZELEP 1, 2-NYIT Párhuzamos kapcsolás blokkolási csoport: Ezek a paraméterek irányítják az 1. és 2. szelepek nyitását. Egyidejű nyitást indítanak a megadott szelepeken, megkönnyítve a folyadékáramlás vezérlését a rendszerben.
SZELEP 1, 2-ZÁR Párhuzamos kapcsolás blokkolási csoport: Ezek a paraméterek irányítják az 1. és 2. szelepek zárását. Egyidejű zárást indítanak a megadott szelepeken, leállítva a folyadékáramlást a rendszerben.
RE 1-16: Ezek a paraméterek az egyes relé kimeneteket jelölik. Szabályozzák különböző áramkörök, például világítás, konnektorok, redőnyök vagy fan coil egységek kapcsolását.
Paraméterek a relén belül
Kimenet invertálása: Ez a paraméter meghatározza, hogy a relé kimeneti állapota invertált legyen-e vagy sem. Ha engedélyezett, a relé kimenet aktív lesz, amikor a vezérlőjel inaktív, és fordítva.
Alapállapot használata:Kapcsoló működtető esetén az "alapértelmezett állapot" kifejezés az előre beállított vagy kezdeti állapotra utal, amelyet a működtető felvesz, ha nincs kommunikáció a buszról vagy a központi egységről. Ennek a funkciónak az engedélyezése biztosítja, hogy a relé automatikusan felvegye az alapértelmezett állapotát, amely kikapcsolt (OFF) állapotra van beállítva.
Alapértelmezett kimeneti állapot: Ha az "alapértelmezett állapot használata" opciót választja, meg kell adnia az alapértelmezett kimeneti állapotot. Ez arra a előre kialakított vagy kezdeti állapotra utal, amelyet az aktuátor felvesz, amikor nincs kommunikáció a buszról vagy a központi egységről. E funkció kiválasztásakor a relé az alapértelmezett kimeneti állapotára vált, amely ebben az esetben BE állapotra van állítva.
REDŐNY FEL: Ez a paraméter irányítja a redőnyök vagy rolók felfelé mozgatását. Működésbe hozza a redőnyök vagy rolók emeléséért felelős motorokat vagy működtetőket.
REDŐNY LE: Ez a paraméter irányítja a redőnyök vagy rolók lefelé mozgatását. Működésbe hozza a redőnyök vagy rolók süllyesztéséért felelős motorokat vagy működtetőket.
SZELEP 1, 2 NYIT: Ez a paraméter irányítja az 1-es és 2-es szelep nyitását. Működésbe hozza az 1-es és 2-es szelep nyitásáért felelős relét vagy működtetőt, megkönnyítve a folyadékáramlás szabályozását egy adott alkalmazásban.
SZELEP 1, 2 ZÁR: Ezek a paraméterek irányítják az 1-es és 2-es szelep zárását. Aktiválásuk esetén a megfelelő szelepek záródnak, megszakítva a folyadékáramlást a rendszerben.
RIASZTÁS-ALACSONY-FESZÜLTSÉG-RELÉ: Ez a paraméter alacsony feszültséggel kapcsolatos riasztást jelez. Jelzi, ha a relémodulra jutó feszültség egy bizonyos küszöbérték alá csökken, jelezve a táplálás lehetséges problémáját.
OUF-RIASZTÁS-RE1-16: Ez a paraméter riasztási állapotot jelez az EA3-022M eszköz 1–16 relé kimeneteivel kapcsolatban. A riasztás akkor aktiválódik, ha bármely relé kimeneten a kapcsolási határ túllépi a konfigurált küszöbértéket. Aktiváláskor ez a riasztás hibát jelez az egyik relé kimeneten, arra ösztönözve a felhasználókat, hogy vizsgálják ki és tegyenek korrekciós lépéseket. Ez fontos a csatlakoztatott terhelések vagy maga az eszköz esetleges károsodásának megelőzése érdekében. A "RE1-16" megjelölés azt jelöli, hogy a riasztás egyenként alkalmazható minden relé kimenetre, lehetővé téve a felhasználók számára a konkrét érintett relé kimenet beazonosítását.
OUF-RIASZTÁS-REDŐNY: Ez a paraméter a redőnyök vagy zsaluziák működésével kapcsolatos riasztásokat jelzi. "Túláram hibát" jelez a redőny vagy zsalu kontrollmechanizmus működtetése során.
OUF-RIASZTÁS-SZELEP1,2-NYIT: Ezek a paraméterek a 1-es és 2-es szelepek nyitásával kapcsolatos riasztásokat jelzik. A megfelelő szelep nyitási műveletére vonatkozóan "Túláram hibát" jeleznek.
OUF-RIASZTÁS-SZELEP1,2-ZÁR: Ezek a paraméterek a 1-es és 2-es szelepek zárásával kapcsolatos riasztásokat jelzik. A megfelelő szelep zárási műveletére vonatkozóan "Túláram hibát" jeleznek.
SW (Kapcsoló) 1-16: Ezek a paraméterek a 1–16 relé kimenetek kapcsolóit képviselik. Lehetővé teszik a relé kimenetek távvezérelt vagy automatizált kezelését, kényelmes működtetést biztosítva egy vezérlőrendszerről.
SW REDŐNY-FEL: Ez a paraméter a redőnyök vagy rolók felfelé mozgatásához tartozó kapcsolókat ábrázolja. Működésbe hozza a redőnyök vagy rolók emeléséért felelős motorokat vagy működtetőket.
SW REDŐNY-LE: Ez a paraméter a redőnyök vagy rolók lefelé mozgatásához tartozó kapcsolókat ábrázolja. Működésbe hozza a redőnyök vagy rolók süllyesztéséért felelős motorokat vagy működtetőket.
SW SZELEP1, 2-NYIT: Ez a paraméter a 1-es és 2-es szelepek nyitásához tartozó kapcsolókat ábrázolja. Működésbe hozza a megadott szelepek nyitásáért felelős reléket vagy működtetőket.
SW SZELEP1, 2-ZÁR: Ezek a paraméterek a 1-es és 2-es szelepek zárásához tartozó kapcsolókat ábrázolják. Működésbe hozza a megadott szelepek zárásáért felelős reléket vagy működtetőket.
Exportok az iNELS Cloud és APP számára
Vezérlés és felügyelet beállítása iNELS Cloud és iNELS App számára
Lehetséges az összes buszegység vezérlése és felügyelete az iNELS Cloudban és az iNELS alkalmazásban. Ennek a funkciónak a beállítása két lépésből áll. Az első lépés az iDM3-ban történő konfiguráció, a második lépés pedig az iNELS cloud oldalon és az iNELS alkalmazásban történő konfiguráció.
Konfiguráció az iDM3-ban.
1. Egység- és paraméterkiválasztás:
Kezdje az iDM3 felület elérésével a CU-hoz csatlakoztatott számítógépen. Navigáljon az Eszközkezelő szakaszhoz, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés fontos annak meghatározásához, hogy mi kerül exportálásra az iNELS cloudba és az alkalmazásba.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a cloud kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres cloud export érdekében.
3. Cloud beállítások:
Lépjen tovább az iDM3 Cloud beállítások részéhez.
Adja meg iNELS cloud fiókja adatait. Ha még nem hozott létre fiókot, használja az iNELS Cloud weboldal "Új felhasználó" lapját egy ingyenes fiók létrehozásához.Inels Cloud - ElkoEP).
Válassza ki a módot és adja meg a cloud fiók hitelesítő adatait. Mentse a projektet a központi egységbe, hogy létrejöjjön és tárolódjon az export projektfájl az iNELS cloud fiókban.
Konfiguráció az iNELS cloud oldalon és az iNELS alkalmazásban.
1. Online állapot ellenőrzése:
Miután az iDM3-ban a cloud hitelesítő adatok és export beállítások sikeresen konfigurálva lettek, ellenőrizze az iNELS cloud fiók Gateway szekcióját. Győződjön meg róla, hogy a Központi Egység (CU) online van és hogy az export fájl automatikusan elküldésre került a cloud fiókja alá.
2. Eszköz létrehozása a cloud platformon:
A cloud platformon új eszközöket kell létrehoznia ahhoz, hogy távolról vezérelhesse azokat.
Az eszköz fülön megtalálja az eszköz hozzáadása gombot, amellyel az iDM-ből exportált elemeket társíthatja a szükséges típusokkal és ikonokkal.
Bármilyen eszköznév megadása után válassza ki az ikont, a kommunikációs gateway (esetünkben CU3) MAC címét, az adott eszköztípust, valamint egy konkrét funkció és elem címét az iNELS BUS rendszerből.
Annak érdekében, hogy az iNELS alkalmazással vezérelhesse a CU eszközeit a helyi hálózaton vagy a cloudon keresztül, szükséges minden központi egységhez létrehozni egy szobát a busz eszközök számára és hozzáadni az eszközöket a szobához.
Kövesse ezeket a lépéseket gondosan, hogy zökkenőmentes konfigurációs folyamatot biztosítson az összes buszegység iNELS cloudon és iNELS alkalmazáson keresztüli vezérléséhez és felügyeletéhez.
Harmadik fél integráció az iNELS BUS-szal
Harmadik fél integráció (MQTT)
Az iNELS egységek MQTT integrációt támogatnak a CU3-07M, CU3-08M, CU3-09M és CU3-10M központi egységeken. Szükséges kiválasztani az eszközöket és paramétereket a harmadik fél integrációhoz az eszközkezelőben az iDM-ben.
Kérjük, vegye figyelembe, hogy az integrációhoz az installációban futnia kell egy MQTT brokernek (helyi vagy felhő).
Miután van működő MQTT broker, konfigurálnia kell az iNELS központi egységeket, hogy kommunikáljanak vele. Ha nem ismeri az MQTT-t, tanulmányozhatja azt az MQTT Essentials cikkekből. https://www.hivemq.com/mqtt/
Az iNELS bridge-ben előtelepített MQTT broker található, amely használható az iNELS központi egységek csatlakoztatásához az integrációban a projektjeiben.
Konfiguráció az iDM3-ban: Válassza ki a harmadik fél integráció egységeit.
Egység- és paraméter kiválasztása:
Kezdje azzal, hogy hozzáfér az iDM3 felületéhez a PC-n, amely a CU-hoz csatlakozik. Navigáljon az Eszközkezelő részhez, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés elengedhetetlen annak meghatározásához, mi kerül exportálásra a harmadik fél integráció felé MQTT-n keresztül.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációhoz az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a harmadik fél csatlakozásához használandó portot. Állítsa be az üzemmódot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen minden lényeges paraméter ellenőrzésére és konfigurálására a sikeres harmadik fél integráció érdekében.
3. MQTT beállítások:
Folytassa az iDM3 belül az MQTT beállítások szakaszhoz.
Adja meg az MQTT broker részleteit.
Válassza ki az üzemmódot, és adja meg a broker-hitelesítő adatokat, mint IP, port, felhasználónév és jelszó. Mentse el a projektet a központi egységbe.
MQTT payload
Az MQTT payload leírásához kérjük, hivatkozzon az alábbi linkre. https://wiki.inels.com/v/inels-bus/3rd-party-integration/mqtt-payload-description-of-inels-bus-devices
Mellékletek
Adjon meg bármilyen opcionális, kiegészítő információt, amely segíthet a termék átfogóbb megértésében.
