IDRT3-1
Digitális helyiséghőmérséklet-szabályozó
Eszközök áttekintése
Áttekintés a termék terveiről és használatáról. Tartalmazza a kapcsolási rajzokat, terminál részleteket stb.
Főbb jellemzők

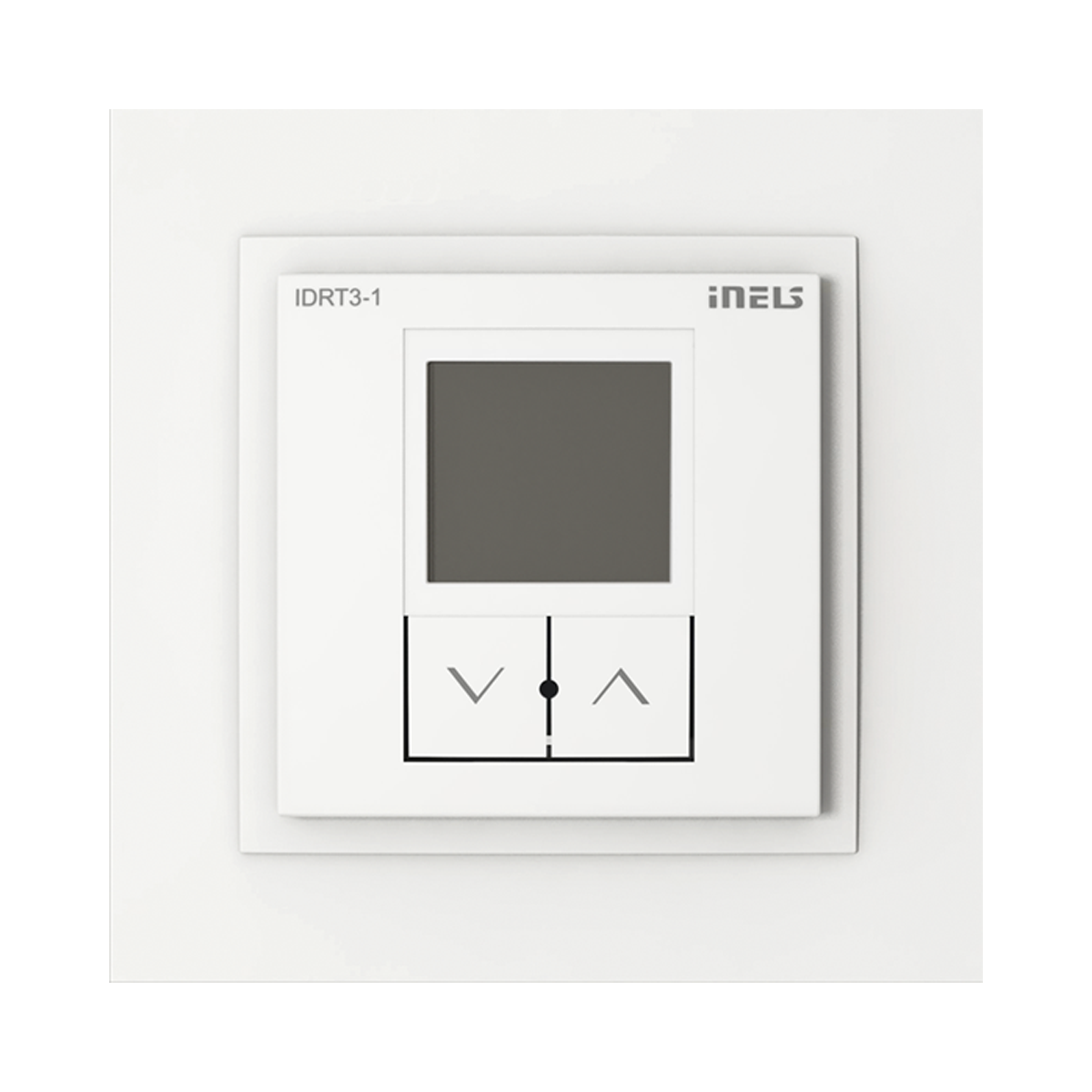

Az IDRT3-1 egy digitális falra szerelhető hőmérsékletszabályozó, amelyet a helyiség hőmérsékletének szabályozására használnak.
Hőmérséklet korrekciós tartomány: Ez a paraméter meghatározza azt a tartományt, amelyen belül az adott fűtési/hűtési áramkört az IDRT3-1 vezérlővel korrigálni lehet. A korrekciós tartomány ±3, ±4 vagy ±5 °C között állítható (opcionális az iDM3 szoftverben).
Integrált hőérzékelő: A hőmérséklet-szabályozó integrált hőérzékelővel van felszerelve a helyiség hőmérsékletének méréséhez.
Analóg Digitális bemenetek (AIN/DIN): A vezérlő két analóg/digitális bemenettel rendelkezik, amelyek potenciálmentes érintkezők vagy külső hőmérséklet-érzékelő (TC/TZ) csatlakoztatására használhatók (pl. padlóhőmérséklet méréséhez).
Kijelző: A vezérlő kijelzője a pillanatnyi hőmérsékletet mutatja, és a kijelző alatti két gomb egyikének megnyomásával a felhasználók beállíthatják a kívánt hőmérsékletet.
Háttérvilágítás: A kijelző olvashatósága javul, ha lenyomják a gombot a háttérvilágítás aktiválásához, ezáltal jobb láthatóságot biztosít különböző fényviszonyok között.
Thermo-szabályozó hozzárendelés: A fűtési/hűtési áramkört az iDM3 szoftver segítségével rendelik hozzá egy Thermo-szabályozóhoz.
Hőmérséklet korrekció időtartama: Ha a hőmérséklet-korrekciót a megadott tartományon belül alkalmazzák, a változtatás érvényes marad a következő időjelzésig a iDM3 szoftverben létrehozott ütemezésben. Ez biztosítja a következetes hőmérséklet-szabályozást az előre meghatározott menetrend alapján.
Szerelési kialakítás: Az IDRT3-1 LOGUS90 kivitelben szerelési dobozba történő beépítésre készült, egyszerűsített és integrált szerelési megoldást biztosítva.

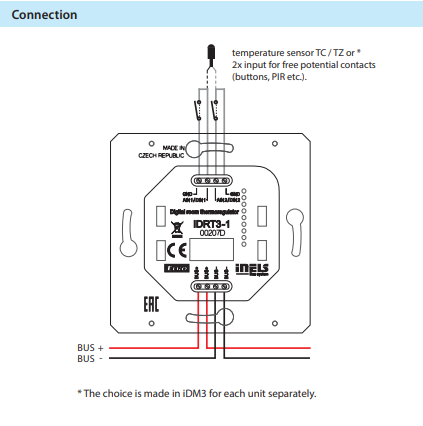

Példaként szolgáló kapcsolási rajz / Bekötési rajz
Kompatibilitási táblázat (CU, minimális FW verzió és integráció)
A táblázat bemutatja a digitális helyiséghőmérséklet-szabályozó kompatibilitását különböző központi egységekkel, firmware verziókkal és integrációs lehetőségekkel.
1
CU3-01M
02.46.00
NA
NA
2
CU3-02M
02.46.00
NA
NA
3
CU3-07M
04.02.00
Igen
Igen
4
CU3-08M
04.02.00
Igen
Igen
6
CU3-09M
Előkészületek
Előkészületek
Előkészületek
7
CU3-10M
Előkészületek
Előkészületek
Előkészületek
Programozás iDM-ben
Bevezetés
Az iNELS Design Manager, vagy iDM3, az iNELS egységek programozására szolgál. Ez a szoftver szolgál a készülékparaméterek konfigurálásának, funkciók meghatározásának és az iNELS egységek programozásának platformjaként.
Az eszközparaméterek, mint például az érzékelő tartománya és küszöbértékei, háttérvilágítások és működési módok, könnyen módosíthatók az iDM3-ban.
Az iDM3-ban történő programozás folyamata általában funkciók definiálását és logikai kapcsolatok létrehozását foglalja magában különböző eszközök között. Ez lehetővé teszi automatizálási forgatókönyvek létrehozását és intelligens vezérlési stratégiák megvalósítását.
Indítás
Válassza a "kék vezérlő ikont" az ábrán látható módon 1. ábra > Az opcióra kattintva "Új projekt az alapértelmezett sablonból" új projektet hozhat létre egy előre definiált sablonból.

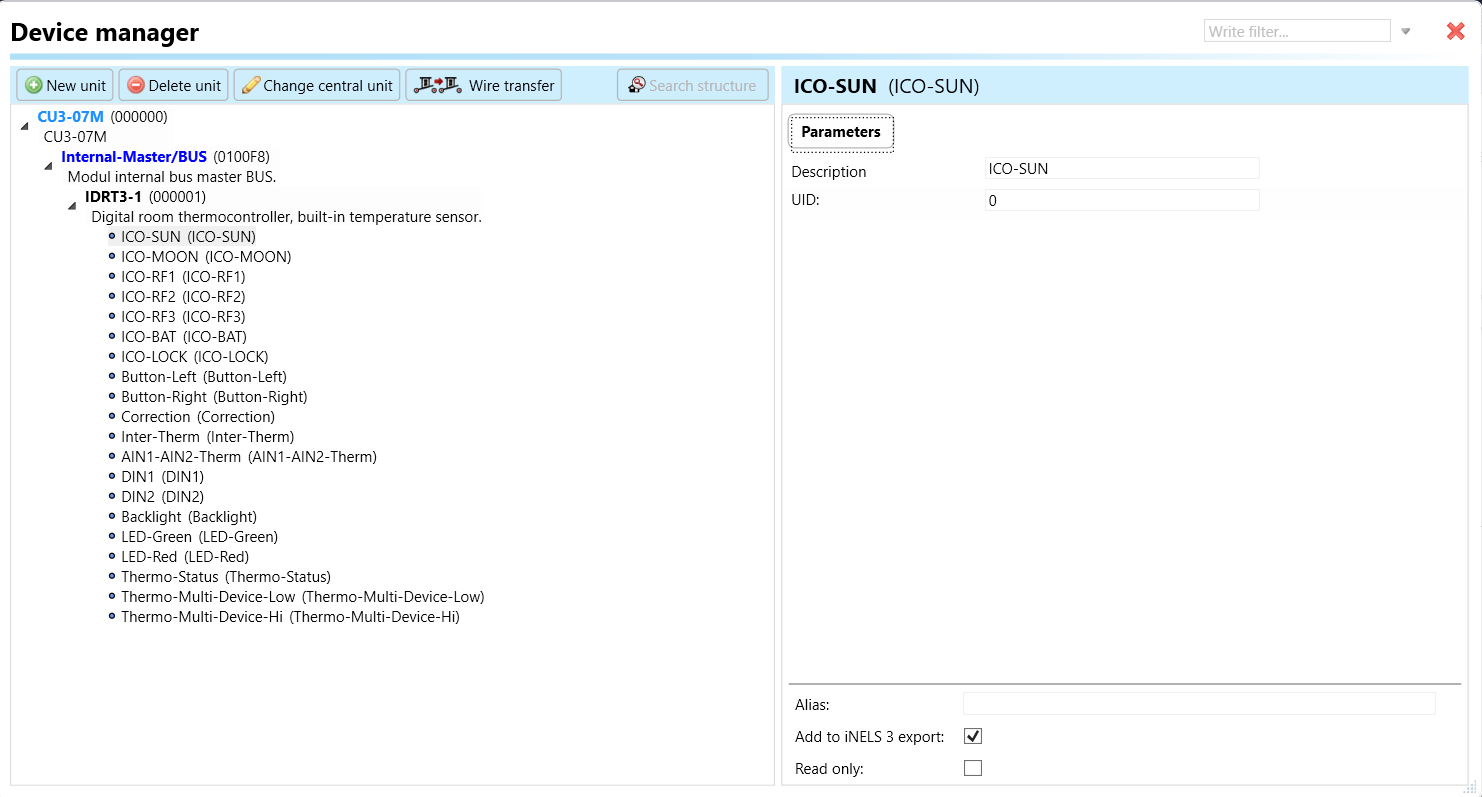

Válassza a "Eszközkezelő" (1. ábra)> Hozzáadás "Új egység "> Válassza ki a központi egységet > Hozzáadás "Új egység"> Válassza a "Internal-Master/ BUS"> Hozzáadás "Új egység "> Adja hozzá az eszközöket> Kattintson az eszközökre a "Paraméterek".
Paraméterek: Paraméterek az iNELS eszközökben a mérhető tényezőkre vagy jellemzőkre utalnak, amelyek meghatározzák az eszköz viselkedését vagy teljesítményét. Ide tartozhatnak elektromos tulajdonságok, fizikai méretek, környezeti feltételek és egyéb specifikációk az eszköz típusától függően.
Ezek az Ön automatizálási rendszerében található egyedi eszközökhöz kapcsolódó beállítások. Az IDRT3-1 konkrét paraméterei az iDM-ben a következők szerint láthatók: 2. ábra.

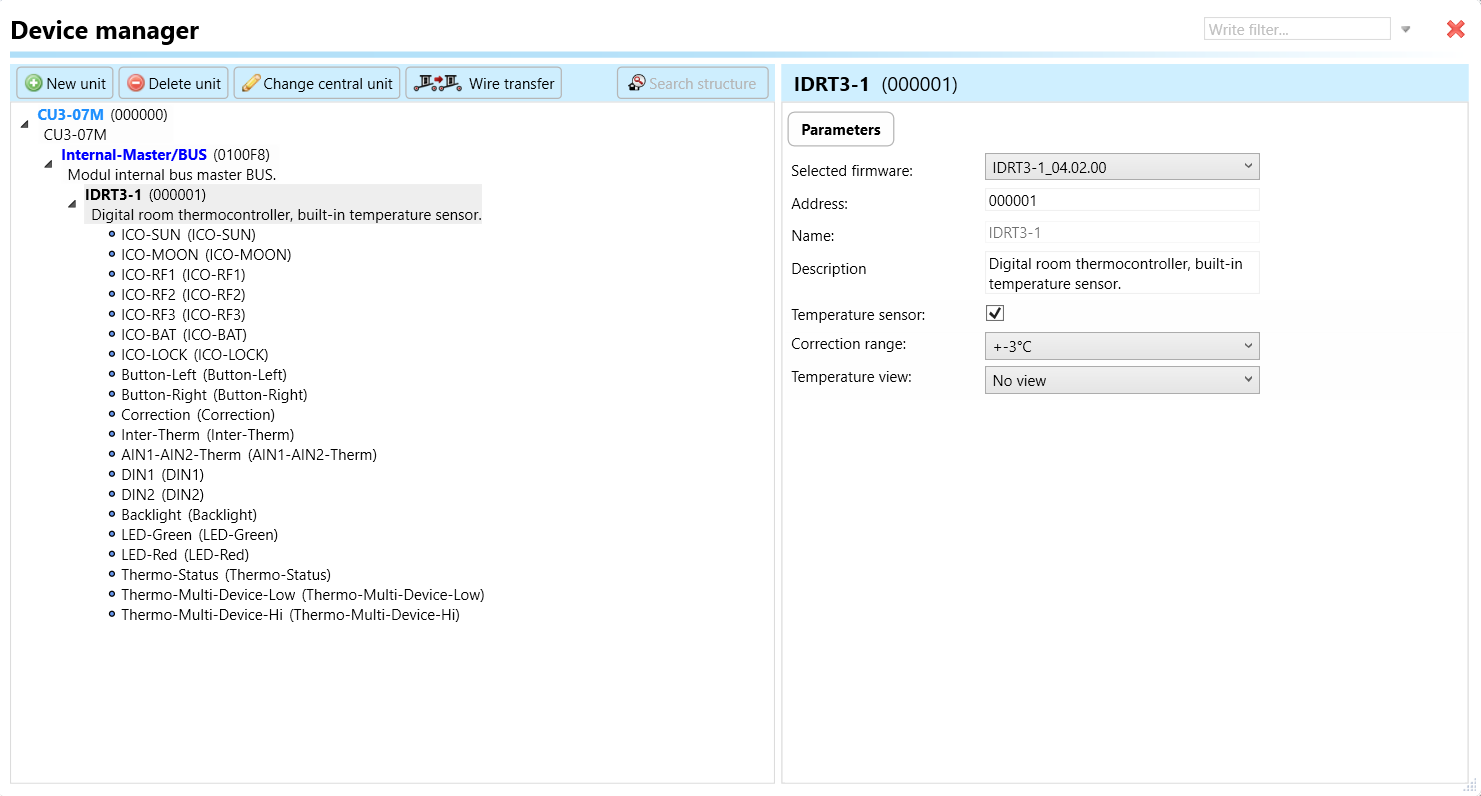

Az IDRT3-1-re kattintva (2. ábra) eljuthat a kiválasztott firmware-hez, címhez, névhez és leíráshoz, valamint egyéb paraméterekhez, amint az alább ismertetve van:
Hőmérséklet-érzékelő: Az IDRT3 eszköz hőmérséklet-érzékelővel van felszerelve, amely a telepítés helyén lévő környezeti hőmérséklet mérésére szolgál. Ez az érzékelő valós idejű hőmérsékletadatokat szolgáltat az eszköznek a hőmérséklet szabályozásához.

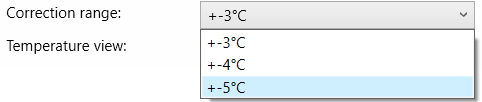

Korrekciós tartomány: A korrekciós tartomány paraméter meghatározza azt a tartományt, amelyen belül a hőmérséklet-beállítást az IDRT3 eszközzel módosítani vagy korrigálni lehet. A korrekciós tartomány általában lehetővé teszi a felhasználók számára a kívánt hőmérséklet finomhangolását egy meghatározott tartományon belül az optimális kényelem vagy működés érdekében. A korrekciós tartomány ±3, ±4 vagy ±5 °C között konfigurálható, rugalmas hőmérséklet-beállítást biztosítva.

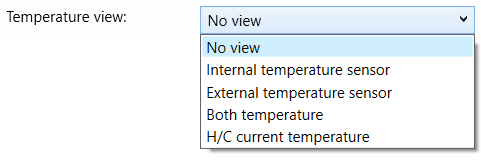

Hőmérséklet megjelenítés: A hőmérséklet-megjelenítés paraméter az IDRT3 eszköz azon kijelzőfunkciójára utal, amely a pillanatnyi hőmérsékletet mutatja. A felhasználók megtekinthetik a jelenlegi hőmérséklet-értéket az eszköz kijelzőjén, lehetővé téve a helyiség hőmérsékletének valós idejű figyelését. Ez a funkció valós idejű hőmérséklet-információt nyújt a kényelem és vezérlés érdekében.
ICO-NAP: Ez a paraméter egy napfényhez vagy nappali fényviszonyokhoz kapcsolódó ikont vagy jelzőt jelöl. A készülék állapotát mutatja vagy információt ad a nappali fényviszonyokról.
ICO-HOLD: Hasonlóan az ICO-NAP-hoz, az ICO-HOLD egy éjszakai körülményekhez kapcsolódó ikont vagy jelzőt jelöl. A készülék állapotát mutatja vagy információt ad az éjszakai feltételekről.
ICO-RF1, 2, 3: Ezek a paraméterek a rádiófrekvenciás (RF) kommunikációhoz kapcsolódó ikonokra vagy jelzőkre utalnak. Jelzik az RF kommunikációs csatornák vagy a jelerősség állapotát.
ICO-AKKU: Az ICO-AKKU egy akkumulátorállapothoz kapcsolódó ikont vagy jelzést jelöl. Jelzi a fennmaradó akkumulátorszintet vagy riaszt, ha az akkumulátor alacsony.
ICO-ZÁR: Az ICO-ZÁR egy zároláshoz vagy biztonsági állapothoz kapcsolódó ikont vagy jelzőt jelöl. Jelzi, hogy az eszköz zárolt-e vagy fel van-e oldva.
Bal gomb: Ez a paraméter valószínűleg az eszköz bal oldalán található gombra utal. Felhasználói bemenetként szolgál vagy lehetővé teszi a kívánt hőmérséklet vezérlését.
Hosszan/röviden lenyomás megkülönböztetése: Ez a paraméter meghatározza a gomb viselkedését hosszan és röviden tartott lenyomások esetén. Más szavakkal, ha a gombot rövid ideig (rövid lenyomás) vagy hosszabb ideig (hosszú lenyomás) tartják lenyomva, különböző műveletek vagy funkciók aktiválódhatnak.
Jobb gomb: Hasonlóan a Bal gombhoz, a Jobb gomb valószínűleg az eszköz jobb oldalán található gombot jelöli, amely felhasználói bemenetként szolgál vagy lehetővé teszi a kívánt hőmérséklet vezérlését.
Korrekció: A korrekció a beállítások vagy értékek módosítására vagy korrigálására szolgáló paraméterre utal. Az eszköz kontextusában lehetővé teheti a felhasználók számára a hőmérséklet-beállítások vagy egyéb paraméterek finomhangolását.

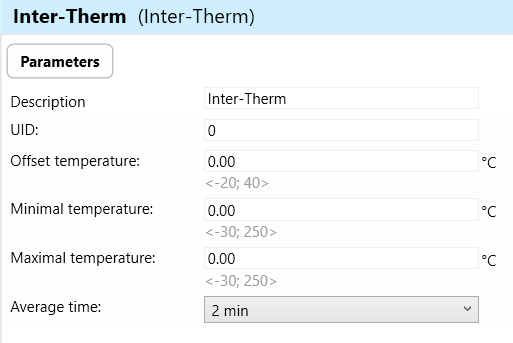

Inter-Therm: Az Inter-Therm az eszközbe integrált hőmérséklet-érzékelőt jelöli. A környezeti hőmérséklet mérésére vagy hőmérséklet-visszacsatolás szolgáltatására használják a vezérléshez.
Hőmérséklet ofszet: ez a paraméter lehetővé teszi az érzékelő méréseinek kalibrálását egy állandó érték hozzáadásával vagy levonásával. Segít kompenzálni az érzékelő méréseiben lévő pontatlanságokat vagy a mérések összehangolását egy referencia-hőmérséklettel.
Minimális hőmérséklet: Beállítja az érzékelő által megengedett legkisebb hőmérséklet-értéket. Ha az érzékelt hőmérséklet ennél az értéknél alacsonyabb, az hibás állapotot jelezhet vagy riasztást válthat ki.
Maximális hőmérséklet: Beállítja az érzékelő által megengedett legnagyobb hőmérséklet-értéket. Ha a mért hőmérséklet meghaladja ezt az értéket, az hibás állapotot jelezhet vagy riasztást válthat ki.
Átlagolási idő: - Meghatározza azt az időtartamot, amely alatt több hőmérsékletmérést átlagolnak a stabil és pontos mérés eléréséhez.

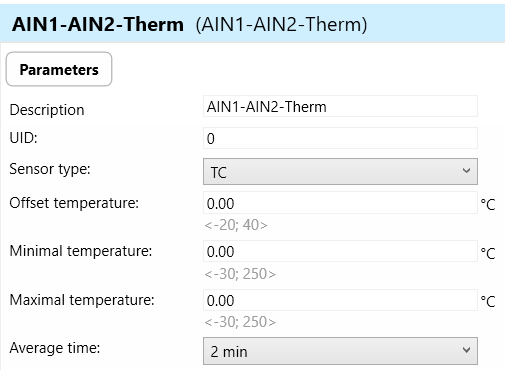

AIN1-AIN2-Therm: Ezek a paraméterek az analóg bemenetekre (AIN) utalnak, amelyek hőmérsékletmérésre (Therm) szolgálnak. Lehetővé tehetik külső hőmérséklet-érzékelők csatlakoztatását további hőmérséklet-figyelés céljából.
Érzékelő típusa: Ez a paraméter meghatározza az AIN1-AIN2-Therm bemenethez csatlakoztatott hőmérséklet-érzékelő típusát. Megadja az érzékelő modelljét, például TC/TZ termopárokat. Az érzékelő típusának megadása biztosítja az összekapcsolt érzékelő és az eszköz közötti kompatibilitást, lehetővé téve a pontos hőmérsékletmérést.
Hőmérséklet ofszet: ez a paraméter lehetővé teszi az érzékelő méréseinek kalibrálását egy állandó érték hozzáadásával vagy levonásával. Segít kompenzálni az érzékelő méréseiben lévő pontatlanságokat vagy a mérések összehangolását egy referencia-hőmérséklettel.
Minimális hőmérséklet: Beállítja az érzékelő által megengedett legkisebb hőmérséklet-értéket. Ha az érzékelt hőmérséklet ennél az értéknél alacsonyabb, az hibás állapotot jelezhet vagy riasztást válthat ki.
Maximális hőmérséklet: Beállítja az érzékelő által megengedett legnagyobb hőmérséklet-értéket. Ha a mért hőmérséklet meghaladja ezt az értéket, az hibás állapotot jelezhet vagy riasztást válthat ki.
Átlagolási idő: - Meghatározza azt az időtartamot, amely alatt több hőmérsékletmérést átlagolnak a stabil és pontos mérés eléréséhez.

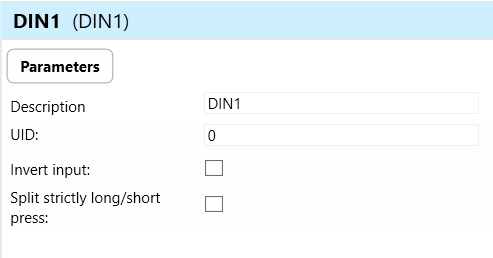

DIN1, 2: A DIN1 és DIN2 digitális bemenetekre utalnak, amelyeket különböző célokra, például külső eszközöktől vagy érzékelőktől érkező jelek fogadására használnak.
Háttérvilágítás: A háttérvilágítás a készülék kijelzőjének háttérvilágítás funkcióját vezérlő paraméterre utal. Lehetővé teszi a felhasználók számára a fényerő beállítását vagy a háttérvilágítás bekapcsolását/kikapcsolását.
Zöld LED: A Zöld LED egy zöld színű LED jelzőre utal az eszközön. Általában állapotot vagy feltételt jelez, például bekapcsolt állapotot.
Vörös LED: A Vörös LED egy piros színű LED jelzőre utal az eszközön. Jelzi a thermo-szabályozó kikapcsolt állapotát.
Thermo-állapot: A Thermo-állapot a készülék hőmérséklet-szabályozó funkciójának állapotára utal. Jelzi, hogy az eszköz aktívan szabályozza-e a hőmérsékletet vagy készenléti módban van-e.
Thermo-többeszköz-Alacsony: A Thermo-Multi-Device-Low egy alacsony hőmérséklet-beállítást jelöl a többeszközös hőmérséklet-szabályozáshoz. Olyan rendszerekben használható, ahol több eszköz együtt dolgozik egy adott hőmérséklet-tartomány fenntartásán.
Thermo-többeszköz-Magas: A Thermo-Multi-Device-Hi egy magas hőmérséklet-beállítást jelöl a többeszközös hőmérséklet-szabályozáshoz, és a Thermo-Multi-Device-Low paraméterrel együtt használatos a kívánt hőmérséklet-tartomány fenntartásához.
Exportok iNELS Cloud és APP számára
Vezérlés és felügyelet beállítása iNELS Cloud és iNELS App számára
Lehetséges az összes buszegység vezérlése és felügyelete az iNELS Cloudban és az iNELS alkalmazásban. Ennek a funkciónak a beállítása két lépésből áll. Az első lépés az iDM3-ban történő konfiguráció, a második lépés pedig az iNELS cloud oldalon és az iNELS alkalmazásban történő konfiguráció.
Konfiguráció az iDM3-ban.
1. Egység- és paraméterkiválasztás:
Kezdje az iDM3 felület elérésével a CU-hoz csatlakoztatott számítógépen. Navigáljon az Eszközkezelő szakaszhoz, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés fontos annak meghatározásához, hogy mi kerül exportálásra az iNELS cloudba és az alkalmazásba.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a cloud kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres cloud export érdekében.
3. Cloud beállítások:
Lépjen tovább az iDM3 Cloud beállítások részéhez.
Adja meg iNELS cloud fiókja adatait. Ha még nem hozott létre fiókot, használja az iNELS Cloud weboldal "Új felhasználó" lapját egy ingyenes fiók létrehozásához.Inels Cloud - ElkoEP).
Válassza ki a módot és adja meg a cloud fiók hitelesítő adatait. Mentse a projektet a központi egységbe, hogy létrejöjjön és tárolódjon az export projektfájl az iNELS cloud fiókban.
Konfiguráció az iNELS cloud oldalon és az iNELS alkalmazásban.
1. Online állapot ellenőrzése:
Miután az iDM3-ban a cloud hitelesítő adatok és export beállítások sikeresen konfigurálva lettek, ellenőrizze az iNELS cloud fiók Gateway szekcióját. Győződjön meg róla, hogy a Központi Egység (CU) online van és hogy az export fájl automatikusan elküldésre került a cloud fiókja alá.
2. Eszköz létrehozása a cloud platformon:
A cloud platformon új eszközöket kell létrehoznia ahhoz, hogy távolról vezérelhesse azokat.
Az eszköz fülön megtalálja az eszköz hozzáadása gombot, amellyel az iDM-ből exportált elemeket társíthatja a szükséges típusokkal és ikonokkal.
Bármilyen eszköznév megadása után válassza ki az ikont, a kommunikációs gateway (esetünkben CU3) MAC címét, az adott eszköztípust, valamint egy konkrét funkció és elem címét az iNELS BUS rendszerből.
Megjegyzés: Ahhoz, hogy az iNELS alkalmazást használni tudja a CU3-val való kommunikációhoz a helyi hálózaton vagy a cloudon keresztül, szükséges konfigurációt létrehozni a weboldalon.
Kövesse ezeket a lépéseket gondosan, hogy zökkenőmentes konfigurációs folyamatot biztosítson az összes buszegység iNELS cloudon és iNELS alkalmazáson keresztüli vezérléséhez és felügyeletéhez.
Harmadik fél integráció az iNELS BUS-szal
Harmadik fél integráció (MQTT)
Az iNELS egységek MQTT integrációt támogatnak a CU3-07M, CU3-08M, CU3-09M és CU3-10M központi egységeken. Szükséges kiválasztani az eszközöket és paramétereket a harmadik fél integrációhoz az eszközkezelőben az iDM-ben.
Vegye figyelembe, hogy a telepítésnél rendelkeznie kell egy MQTT brokerrel (helyi vagy cloud) ehhez az integrációhoz.
Miután rendelkezésére áll egy működő MQTT broker, konfigurálnia kell az iNELS központi egységeket, hogy kommunikáljanak vele. Ha nincs ismerete az MQTT-ről, tájékozódhat róla az MQTT Essentials cikkekből. https://www.hivemq.com/mqtt/
Az iNELS bridge-ben előre telepített MQTT broker található, amelyet használhat az iNELS központi egységek csatlakoztatásához az integrációk során a projektjeiben.
Konfiguráció az iDM3-ban: Válassza ki a harmadik fél integráció egységeit.
Egység- és paraméterkiválasztás:
Kezdje az iDM3 felület elérésével a CU-hoz csatlakoztatott számítógépen. Navigáljon az Eszközkezelő szakaszhoz, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés fontos annak meghatározásához, hogy mi kerül exportálásra a harmadik fél integráció felé MQTT-n keresztül.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a harmadik fél kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres harmadik fél integráció érdekében.
3. MQTT beállítások:
Lépjen tovább az iDM3 MQTT beállítások részéhez.
Adja meg MQTT brokerének adatait.
Válassza ki a módot és adja meg a broker hitelesítő adatait, például IP, port, felhasználónév és jelszó. Mentse a projektet a központi egységbe.
MQTT terhelés (payload)
Mellékletek
Adjon meg bármilyen opcionális, kiegészítő információt, amely segíthet a termékfunkció átfogóbb megértésében
