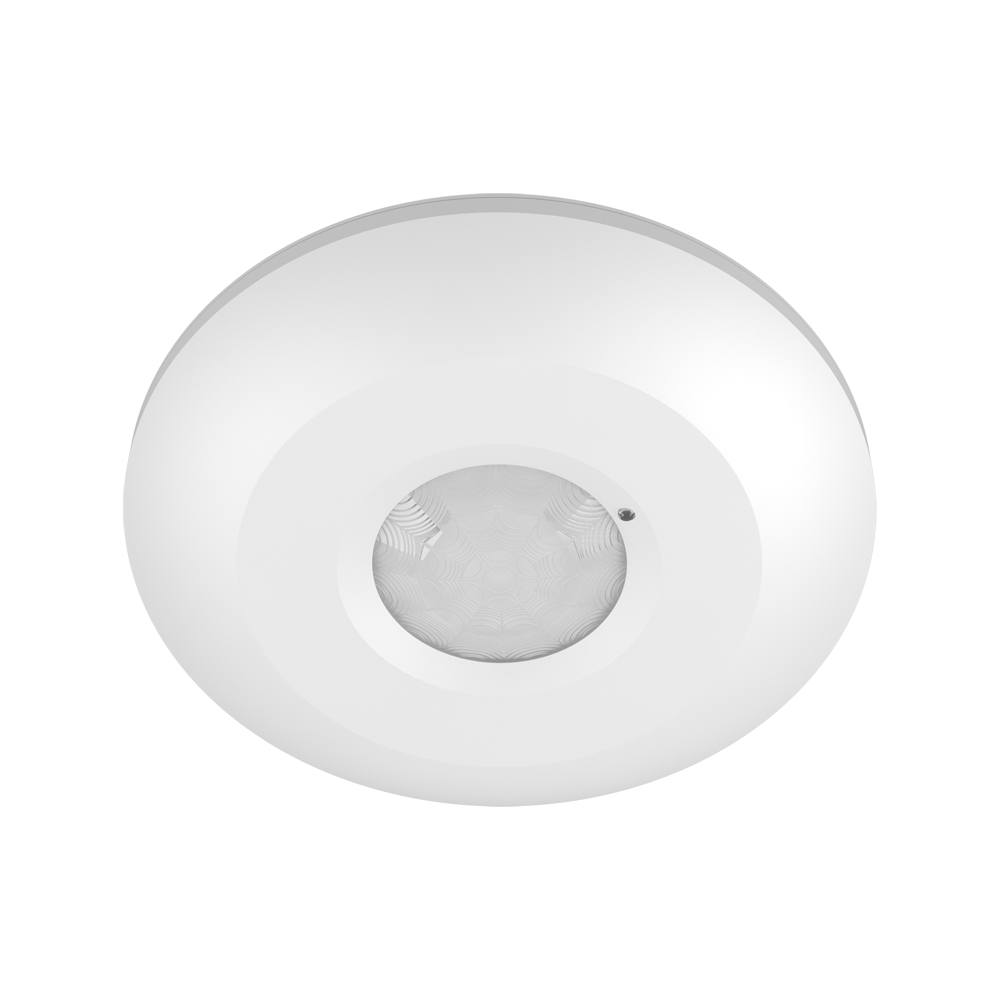

PMS3-01
Ultravékony PIR mozgásérzékelő
Eszközök áttekintése
Fő jellemzők
Típus és kialakítás:
A PMS3-01 egy rendkívül sokoldalú és kompakt mozgásérzékelő.
Feljáratra vagy felszíni szerelésre tervezték.
Integráció és esztétika:
Az érzékelő ultravékony kialakítású, megkönnyítve a zökkenőmentes integrációt különféle környezetekbe.
Kompakt mérete (115 x 24 mm) egyszerű telepítést és beépítést tesz lehetővé különböző mennyezeti vagy felszíni szerelési alkalmazásokban.
Tápforrás:
Az érzékelőt 27 V DC tápforrás táplálja.
Kifejezetten az iNELS BUS rendszert használja, biztosítva a stabil és hatékony működést.
Mozgásérzékelés technológiája:
A PMS3-01 az infravörös technológiát alkalmazza a pontos és megbízható mozgásérzékeléshez.
Érzékelési szög és hatótávolság:
Az érzékelő széles, 360 fokos érzékelési szöget biztosít, garantálva a megfigyelt terület átfogó lefedettségét. Az érzékelő hatótávolsága legfeljebb 6 m, lehetővé téve a 2,5 m és 3,5 m közötti telepítési magasságok rugalmasságát, különböző alkalmazásokhoz igazodva.
Időbeállítások:
A PMS3-01 szoftveres beállítást tartalmaz az időbeállítások módosításához.
Az időbeállítás konfigurálható, lehetővé téve az érzékelő aktiválási idejének testreszabását.
Működési feltételek:
Az érzékelőt különféle környezeti feltételek között történő hatékony működésre tervezték. Széles munkahőmérséklet-tartománya -10 °C és +40 °C között van, biztosítva a megbízható teljesítményt különböző környezetekben.
Integráció iNELS egységekkel:
A PMS3-01 zökkenőmentesen integrálható és kombinálható más iNELS egységekkel az iDM3 szoftver segítségével. Ez az integráció további logika és funkciók megvalósítását teszi lehetővé, lehetővé téve az automatizálást és a testreszabott vezérlési forgatókönyveket az adott igények alapján.
Példa áramköri rajz / Bekötési rajz
Kompatibilitási táblázat (CU, minimális FW verzió és integráció)
A diagram bemutatja a kapcsolóaktuátor és különböző központi egységek, firmware verziók és integrációs lehetőségek közötti kompatibilitást.
1
CU3-01M
01.02.00
N/A
N/A
2
CU3-02M
01.02.00
N/A
N/A
3
CU3-07M
01.02.00
Igen
N/A
4
CU3-08M
01.02.00
Igen
N/A
6
CU3-09M
Előkészítés
Előkészítés
Előkészítés
7
CU3-10M
Előkészítés
Előkészítés
Előkészítés
Programozás iDM-ben
Bevezetés
Az iNELS Design Manager, vagy IDM3, az iNELS egységek programozására szolgál. Ez a szoftver szolgál a készülékparaméterek konfigurálásának, funkciók meghatározásának és az iNELS egységekhez szükséges programozás végrehajtásának platformjaként.
A készülékparaméterek, például az érzékelő tartománya és küszöbértékei, háttérvilágítások és működési módok könnyen állíthatók az IDM3-ban.
Az IDM3-ban történő programozás folyamata jellemzően magában foglalja a funkciók meghatározását és logikai kapcsolatok létrehozását különböző eszközök között. Ez lehetővé teszi automatizálási forgatókönyvek létrehozását és intelligens vezérlési stratégiák megvalósítását.
Indítás
Válassza a "kék vezérlő ikont" ahogyan a 1. ábra > Kattintva az opcióra "Új projekt az alapértelmezett sablonból“ lehetővé teszi, hogy új projektet hozzon létre egy előre definiált sablonból.
Válassza a "Eszközkezelő" (1. ábra)> Hozzáadás "Új egység "> Válassza ki a központi egységet > Hozzáadás "Új egység">Válassza az "Internal-Master/BUS"> Hozzáadás "Új egység "> Adja hozzá az eszközöket> Kattintson az eszközökre a "Paraméterek" megtekintéséhez.
1. ábra: iDM konzol
Paraméterek:
Paraméterek az iNELS eszközökben a mérhető tényezőkre vagy jellemzőkre vonatkoznak, amelyek meghatározzák az eszköz viselkedését vagy teljesítményét. Ide tartozhatnak elektromos tulajdonságok, fizikai méretek, környezeti feltételek és egyéb specifikációk az eszköz típusától függően.
Ezek az egyes eszközökre jellemző beállítások az automatizálási rendszerben.
A PMS3-01 konkrét paraméterei az iDM-ben, ahogy az látható 2. ábra
2. ábra: A PMS3-01 paraméterei
A PMS3-014-re kattintva (2. ábra), megtekinthetjük a kiválasztott firmware-t, címet, nevet és leírást, valamint más paramétereket az alábbiak szerint:
Move-IN
A Move-IN bemenet arra a mozgásérzékelési jelre utal, amely akkor aktiválódik, amikor az érzékelő mozgást észlel a megadott hatókörén belül. A paraméter szabályozza, hogyan reagál az eszköz az észlelt mozgásra, és hogyan lép kölcsönhatásba más, az iNELS BUS környezethez csatlakoztatott eszközökkel vagy rendszerekkel.
A Move-IN a képen látható paraméterbeállítások a következő konfigurálható lehetőségeket kínálják:
Bemenet invertálása:
Ez a lehetőség lehetővé teszi a mozgásérzékelés logikájának megfordítását.
Ha engedélyezve van (jelölőnégyzet be van jelölve), az érzékelő ellentétes módon fog viselkedni; más műveleteket deaktivál mozgás észlelésekor, és aktivál, amikor nincs mozgás észlelve.
Általában speciális automatizálási forgatókönyvekben használatos.
Hosszan/röviden lenyomás megkülönböztetése:
Ez a beállítás megkülönbözteti a hosszú és rövid mozgásészleléseket, lehetővé téve fejlettebb automatizálási vezérlést.
Ha engedélyezve van (jelölőnégyzet be van jelölve), a rendszer meg tudja különböztetni a rövid észlelést (például rövid/hamis mozgás) a hosszú észleléstől (például tartós mozgás), és ennek megfelelően különböző műveleteket indíthat. Például egy rövid észlelés hamis riasztásként felkapcsolhat egy lámpát; ennek elkerülésére a felhasználó a hosszú észlelést használhatja, amely pontosabban indíthat eseményt a rendszerben.
Exportok az iNELS Cloud és APP számára
Vezérlés és felügyelet beállítása iNELS Cloud és iNELS App számára
Lehetséges az összes buszegység vezérlése és felügyelete az iNELS Cloudban és az iNELS alkalmazásban. Ennek a funkciónak a beállítása két lépésből áll. Az első lépés az iDM3-ban történő konfiguráció, a második lépés pedig az iNELS cloud oldalon és az iNELS alkalmazásban történő konfiguráció.
Konfiguráció az iDM3-ban.
1. Egység- és paraméterkiválasztás:
Kezdje az iDM3 felület elérésével a CU-hoz csatlakoztatott számítógépen. Navigáljon az Eszközkezelő szakaszhoz, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés fontos annak meghatározásához, hogy mi kerül exportálásra az iNELS cloudba és az alkalmazásba.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a cloud kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres cloud export érdekében.
3. Cloud beállítások:
Lépjen tovább az iDM3 Cloud beállítások részéhez.
Adja meg iNELS cloud fiókja adatait. Ha még nem hozott létre fiókot, használja az iNELS Cloud weboldal "Új felhasználó" lapját egy ingyenes fiók létrehozásához.Inels Cloud - ElkoEP).
Válassza ki a módot és adja meg a cloud fiók hitelesítő adatait. Mentse a projektet a központi egységbe, hogy létrejöjjön és tárolódjon az export projektfájl az iNELS cloud fiókban.
Konfiguráció az iNELS cloud oldalon és az iNELS alkalmazásban.
1. Online állapot ellenőrzése:
Miután az iDM3-ban a cloud hitelesítő adatok és export beállítások sikeresen konfigurálva lettek, ellenőrizze az iNELS cloud fiók Gateway szekcióját. Győződjön meg róla, hogy a Központi Egység (CU) online van és hogy az export fájl automatikusan elküldésre került a cloud fiókja alá.
2. Eszköz létrehozása a cloud platformon:
A cloud platformon új eszközöket kell létrehoznia ahhoz, hogy távolról vezérelhesse azokat.
Az eszköz fülön megtalálja az eszköz hozzáadása gombot, amellyel az iDM-ből exportált elemeket társíthatja a szükséges típusokkal és ikonokkal.
Bármilyen eszköznév megadása után válassza ki az ikont, a kommunikációs gateway (esetünkben CU3) MAC címét, az adott eszköztípust, valamint egy konkrét funkció és elem címét az iNELS BUS rendszerből.
Megjegyzés: Ahhoz, hogy az iNELS alkalmazást használni tudja a CU3-val való kommunikációhoz a helyi hálózaton vagy a cloudon keresztül, szükséges konfigurációt létrehozni a weboldalon.
Kövesse ezeket a lépéseket gondosan, hogy zökkenőmentes konfigurációs folyamatot biztosítson az összes buszegység iNELS cloudon és iNELS alkalmazáson keresztüli vezérléséhez és felügyeletéhez.
Harmadik fél integráció az iNELS BUS-szal
Harmadik fél integráció (MQTT)
Az iNELS egységek MQTT integrációt támogatnak a CU3-07M, CU3-08M, CU3-09M és CU3-10M központi egységeken. Szükséges kiválasztani az eszközöket és paramétereket a harmadik fél integrációhoz az eszközkezelőben az iDM-ben.
Kérjük, vegye figyelembe, hogy az integrációhoz az installációban futnia kell egy MQTT brokernek (helyi vagy felhő).
Miután van működő MQTT broker, konfigurálnia kell az iNELS központi egységeket, hogy kommunikáljanak vele. Ha nem ismeri az MQTT-t, tanulmányozhatja azt az MQTT Essentials cikkekből. https://www.hivemq.com/mqtt/
Az iNELS bridge-ben előtelepített MQTT broker található, amely használható az iNELS központi egységek csatlakoztatásához az integrációban a projektjeiben.
Konfiguráció az iDM3-ban: Válassza ki a harmadik fél integráció egységeit.
Egység- és paraméter kiválasztása:
Kezdje azzal, hogy hozzáfér az iDM3 felületéhez a PC-n, amely a CU-hoz csatlakozik. Navigáljon az Eszközkezelő részhez, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés elengedhetetlen annak meghatározásához, mi kerül exportálásra a harmadik fél integráció felé MQTT-n keresztül.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációhoz az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a harmadik fél csatlakozásához használandó portot. Állítsa be az üzemmódot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen minden lényeges paraméter ellenőrzésére és konfigurálására a sikeres harmadik fél integráció érdekében.
3. MQTT beállítások:
Folytassa az iDM3 belül az MQTT beállítások szakaszhoz.
Adja meg az MQTT broker részleteit.
Válassza ki az üzemmódot, és adja meg a broker-hitelesítő adatokat, mint IP, port, felhasználónév és jelszó. Mentse el a projektet a központi egységbe.
MQTT payload
Az MQTT payload leírásához kérjük, hivatkozzon az alábbi linkre. https://wiki.inels.com/v/inels-bus/3rd-party-integration/mqtt-payload-description-of-inels-bus-devices
