TI3-60M
Hőmérséklet-bemenetek, 6 egység
Eszközök áttekintése
Áttekintés a termék műszaki paramétereiről és használatáról. Tartalmaz továbbá kapcsolási rajzokat, csatlakozó részleteket, integrációkat stb.,
A TI3-60M egységet úgy tervezték, hogy akár hat külső hőmérséklet-érzékelő csatlakoztatását tegye lehetővé. Támogatja különböző hőmérséklet-érzékelők integrálását, beleértve a 2 vezetékes TC/TZ típusokat, valamint a Ni1000, Pt1000, Pt100 érzékelőket 2 és 3 vezetékes csatlakozással. Ez az egység különösen hasznos olyan alkalmazásokban, ahol különféle helyszíneken kell hőmérsékletet mérni, például padló-/helyiség-hőmérséklet, beltéri/kültéri hőmérséklet, valamint ipari berendezések, mint kazánok és napkollektoros rendszerek monitorozása.
Fő jellemzők
Érzékelőkapacitás: A TI3-60M úgy van kialakítva, hogy akár hat külső hőmérséklet-érzékelő csatlakoztatását tegye lehetővé, nagyobb érzékelőkapacitást biztosítva a TI3-40B-hez képest.
Érzékelő-összeférhetőség: A TI3-60M támogatja különféle hőmérséklet-érzékelők csatlakoztatását, többek között:
- Termopárok (TC/TZ) 2 vezetékes csatlakozással

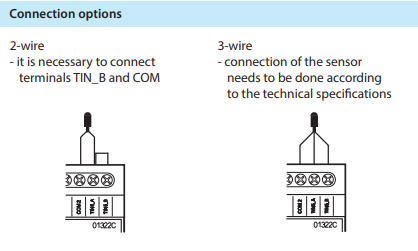

- Ellenállás-hőmérséklet-érzékelők (RTD), mint a Ni1000, Pt1000, Pt100 2 és 3 vezetékes csatlakozással.
Alkalmazások: Olyan helyzetekben használatos, ahol hőmérséklet-ellenőrzés szükséges, például padló-/helyiség-hőmérséklet, beltéri/kültéri hőmérséklet vagy ipari berendezések hőmérséklete, mint kazánok és napkollektoros rendszerek esetén.

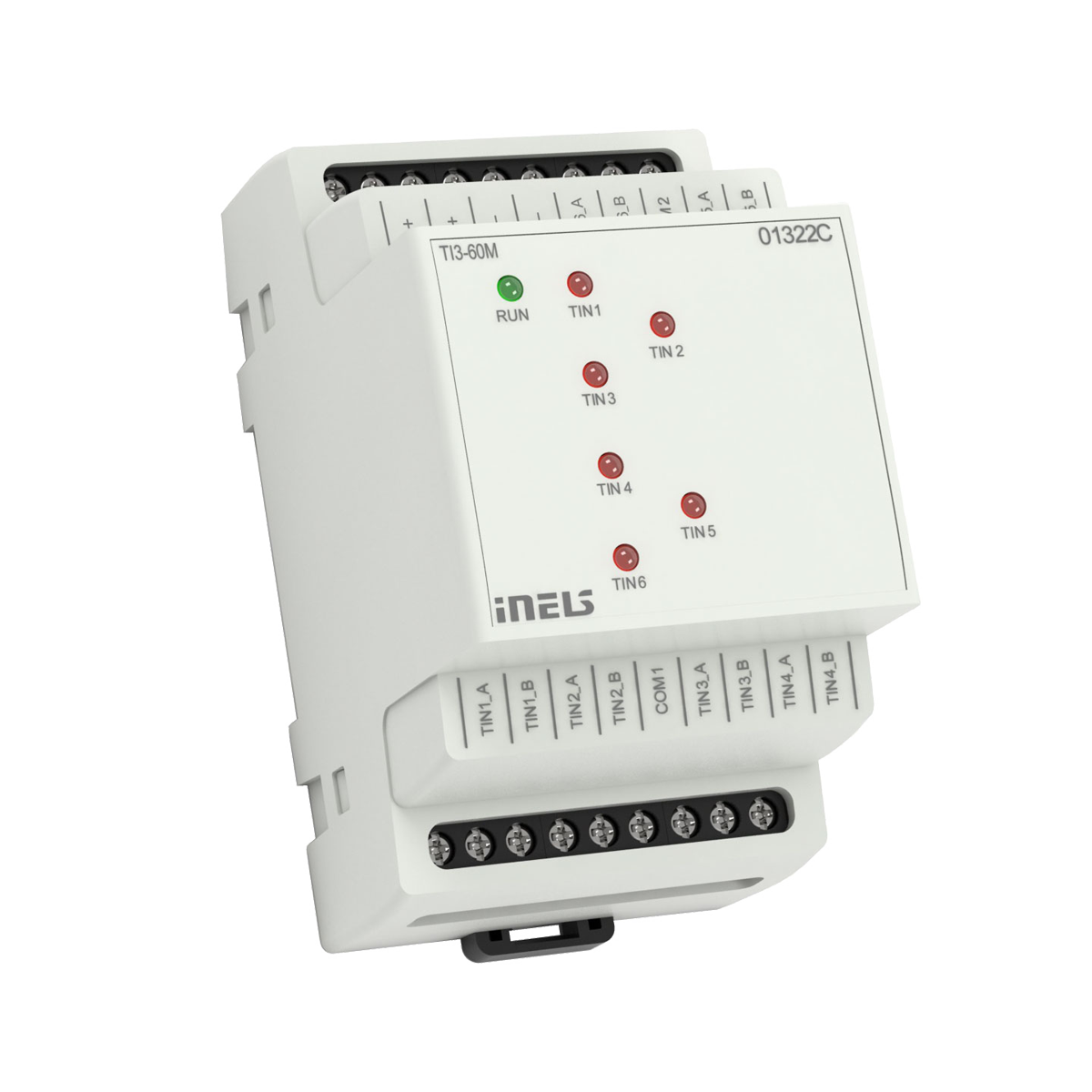

Állapotjelzés: Az egység állapotát a készülék előlapján található zöld RUN LED jelzi:
- A RUN LED folyamatos világítása azt jelzi, hogy az egység BUS-ról kap áramot, de nem kommunikál a vezérlővel.
- A RUN LED villogása azt jelzi, hogy az egység áramellátott és a szabványos BUS-on keresztül kommunikál.
Hőmérséklet bemenet állapota: Az egyes hőmérséklet-bemenetek állapotát az előlapon található megfelelő piros LED-ek jelzik:
- A világító LED azt jelzi, hogy az adott hőmérséklet-érzékelő lecsatlakozott.
- A villogó LED azt jelzi, hogy a hőmérséklet-tartomány túllépésre került.
- A nem világító LED a normál működést (OK) jelzi.
Felszerelés: A TI3-60M kapcsolószekrénybe szerelhető EN60715 DIN sínen történő rögzítésre lett tervezve, kényelmes telepítési módszert kínálva a kapcsolószekrény-beépítéshez.

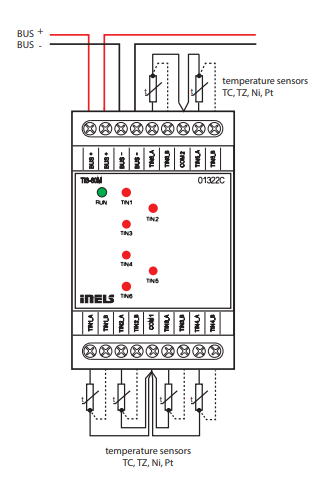

Példa áramköri rajz / Bekötési rajz
Kompatibilitási táblázat (CU, minimális FW verzió és integráció)
A táblázat bemutatja a bemeneti egységek és különböző központi egységek, firmware verziók és integrációs lehetőségek közötti összeférhetőséget.
1
CU3-01M
01.38.00
N/A
N/A
2
CU3-02M
01.38.00
N/A
N/A
3
CU3-07M
01.38.00
Igen
Igen
4
CU3-08M
01.38.00
Igen
Igen
6
CU3-09M
Előkészítés
Előkészítés
Előkészítés
7
CU3-10M
Előkészítés
Előkészítés
Előkészítés
Programozás iDM-ben
Bevezetés
Az iNELS Design Manager, vagy IDM3, az iNELS egységek programozására szolgál. Ez a szoftver szolgál a készülékparaméterek konfigurálásának, funkciók meghatározásának és az iNELS egységekhez szükséges programozás végrehajtásának platformjaként.
A készülékparaméterek, például az érzékelő tartománya és küszöbértékei, háttérvilágítások és működési módok könnyen állíthatók az IDM3-ban.
Az IDM3-ban történő programozás folyamata jellemzően magában foglalja a funkciók meghatározását és logikai kapcsolatok létrehozását különböző eszközök között. Ez lehetővé teszi automatizálási forgatókönyvek létrehozását és intelligens vezérlési stratégiák megvalósítását.
Indítás
Válassza a "kék vezérlő ikont" ahogyan a 1. ábra > Kattintva az opcióra "Új projekt az alapértelmezett sablonból“ lehetővé teszi, hogy új projektet hozzon létre egy előre definiált sablonból.
Válassza a "Eszközkezelő" (1. ábra)> Hozzáadás "Új egység "> Válassza ki a központi egységet > Hozzáadás "Új egység">Válassza az "Internal-Master/BUS"> Hozzáadás "Új egység "> Adja hozzá az eszközöket> Kattintson az eszközökre a "Paraméterek" megtekintéséhez.
Paraméterek:
Paraméterek az iNELS eszközökben a mérhető tényezőkre vagy jellemzőkre vonatkoznak, amelyek meghatározzák az eszköz viselkedését vagy teljesítményét. Ide tartozhatnak elektromos tulajdonságok, fizikai méretek, környezeti feltételek és egyéb specifikációk az eszköz típusától függően.
Ezek az Ön automatizálási rendszerén belüli egyedi eszközökre jellemző beállítások. A TI3-60M konkrét paraméterei az iDM-ben a következők szerint láthatók: 2. ábra
A TI3-60M-re kattintva (2. ábra), navigálhat a kiválasztott firmware-hez, eszközcímhez, névhez és leíráshoz, valamint más paraméterekhez az alábbiak szerint:
Fontos megadni az eszköz címét a megfelelő kommunikációhoz az egységgel. A hexadecimális eszközcímet megtalálhatja az eszközön.
TIN 1-6: A TIN paraméter a TI3-60M hőmérséklet-bemenetére utal.

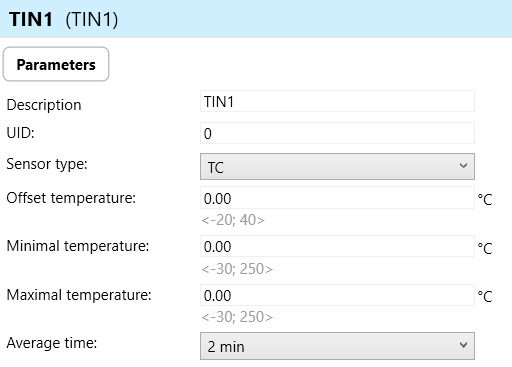

A TI3-60M eszköz hőmérséklet-bemeneteinek (TIN 1-6) paraméterei általában a következőket tartalmazzák:
Érzékelő típusa: Ez a paraméter meghatározza az egyes bemenetekhez csatlakoztatott hőmérséklet-érzékelő típusát. Lehet például: TC, TZ, T_Ni1000, T_Pt100, T_Pt1000, Kalibráció.
Hőmérséklet ofszet: ez a paraméter lehetővé teszi az érzékelő méréseinek kalibrálását egy állandó érték hozzáadásával vagy levonásával. Segít kompenzálni az érzékelő méréseiben lévő pontatlanságokat vagy a mérések összehangolását egy referencia-hőmérséklettel.
Minimális hőmérséklet: Beállítja az érzékelő által megengedett legkisebb hőmérséklet-értéket. Ha az érzékelt hőmérséklet ennél az értéknél alacsonyabb, az hibás állapotot jelezhet vagy riasztást válthat ki.
Maximális hőmérséklet: Beállítja az érzékelő által megengedett legnagyobb hőmérséklet-értéket. Ha a mért hőmérséklet meghaladja ezt az értéket, az hibás állapotot jelezhet vagy riasztást válthat ki.
Átlagolási idő: - Meghatározza azt az időtartamot, amely alatt több hőmérsékletmérést átlagolnak a stabil és pontos mérés eléréséhez.
Exportok az iNELS Cloud és APP számára
Vezérlés és felügyelet beállítása iNELS Cloud és iNELS App számára
Lehetséges az összes buszegység vezérlése és felügyelete az iNELS Cloudban és az iNELS alkalmazásban. Ennek a funkciónak a beállítása két lépésből áll. Az első lépés az iDM3-ban történő konfiguráció, a második lépés pedig az iNELS cloud oldalon és az iNELS alkalmazásban történő konfiguráció.
Konfiguráció az iDM3-ban.
1. Egység- és paraméterkiválasztás:
Kezdje az iDM3 felület elérésével a CU-hoz csatlakoztatott számítógépen. Navigáljon az Eszközkezelő szakaszhoz, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés fontos annak meghatározásához, hogy mi kerül exportálásra az iNELS cloudba és az alkalmazásba.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációjához az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a cloud kapcsolathoz használandó portot. Állítsa be a működési módot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen az összes lényeges paraméter ellenőrzésére és konfigurálására a sikeres cloud export érdekében.
3. Cloud beállítások:
Lépjen tovább az iDM3 Cloud beállítások részéhez.
Adja meg iNELS cloud fiókja adatait. Ha még nem hozott létre fiókot, használja az iNELS Cloud weboldal "Új felhasználó" lapját egy ingyenes fiók létrehozásához.Inels Cloud - ElkoEP).
Válassza ki a módot és adja meg a cloud fiók hitelesítő adatait. Mentse a projektet a központi egységbe, hogy létrejöjjön és tárolódjon az export projektfájl az iNELS cloud fiókban.
Konfiguráció az iNELS cloud oldalon és az iNELS alkalmazásban.
1. Online állapot ellenőrzése:
Miután az iDM3-ban a cloud hitelesítő adatok és export beállítások sikeresen konfigurálva lettek, ellenőrizze az iNELS cloud fiók Gateway szekcióját. Győződjön meg róla, hogy a Központi Egység (CU) online van és hogy az export fájl automatikusan elküldésre került a cloud fiókja alá.
2. Eszköz létrehozása a cloud platformon:
A cloud platformon új eszközöket kell létrehoznia ahhoz, hogy távolról vezérelhesse azokat.
Az eszköz fülön megtalálja az eszköz hozzáadása gombot, amellyel az iDM-ből exportált elemeket társíthatja a szükséges típusokkal és ikonokkal.
Bármilyen eszköznév megadása után válassza ki az ikont, a kommunikációs gateway (esetünkben CU3) MAC címét, az adott eszköztípust, valamint egy konkrét funkció és elem címét az iNELS BUS rendszerből.
Annak érdekében, hogy az iNELS alkalmazással vezérelhesse a CU eszközeit a helyi hálózaton vagy a cloudon keresztül, szükséges minden központi egységhez létrehozni egy szobát a busz eszközök számára és hozzáadni az eszközöket a szobához.
Kövesse ezeket a lépéseket gondosan, hogy zökkenőmentes konfigurációs folyamatot biztosítson az összes buszegység iNELS cloudon és iNELS alkalmazáson keresztüli vezérléséhez és felügyeletéhez.
Harmadik fél integráció az iNELS BUS-szal
Harmadik fél integráció (MQTT)
Az iNELS egységek MQTT integrációt támogatnak a CU3-07M, CU3-08M, CU3-09M és CU3-10M központi egységeken. Szükséges kiválasztani az eszközöket és paramétereket a harmadik fél integrációhoz az eszközkezelőben az iDM-ben.
Kérjük, vegye figyelembe, hogy az integrációhoz az installációban futnia kell egy MQTT brokernek (helyi vagy felhő).
Miután van működő MQTT broker, konfigurálnia kell az iNELS központi egységeket, hogy kommunikáljanak vele. Ha nem ismeri az MQTT-t, tanulmányozhatja azt az MQTT Essentials cikkekből. https://www.hivemq.com/mqtt/
Az iNELS bridge-ben előtelepített MQTT broker található, amely használható az iNELS központi egységek csatlakoztatásához az integrációban a projektjeiben.
Konfiguráció az iDM3-ban: Válassza ki a harmadik fél integráció egységeit.
Egység- és paraméter kiválasztása:
Kezdje azzal, hogy hozzáfér az iDM3 felületéhez a PC-n, amely a CU-hoz csatlakozik. Navigáljon az Eszközkezelő részhez, és gondosan válassza ki azokat az egységeket és paramétereket, amelyeket vezérelni kíván. Ez a lépés elengedhetetlen annak meghatározásához, mi kerül exportálásra a harmadik fél integráció felé MQTT-n keresztül.
2. CU konfiguráció és harmadik fél beállítások:
A fenti lépés után lépjen a CU konfigurációhoz az iDM3-ban, és válassza ki a harmadik fél beállításainak lapját.
A harmadik fél beállítások oldalán jelölje ki a harmadik fél csatlakozásához használandó portot. Állítsa be az üzemmódot és válassza a numerikus rendszert hexadecimálisra. Ügyeljen minden lényeges paraméter ellenőrzésére és konfigurálására a sikeres harmadik fél integráció érdekében.
3. MQTT beállítások:
Folytassa az iDM3 belül az MQTT beállítások szakaszhoz.
Adja meg az MQTT broker részleteit.
Válassza ki az üzemmódot, és adja meg a broker-hitelesítő adatokat, mint IP, port, felhasználónév és jelszó. Mentse el a projektet a központi egységbe.
MQTT payload
Mellékletek
Opcionális, kiegészítő információk, amelyek segíthetnek a termék jellemzőinek átfogóbb megértésében.
