* A felugró ablakban válassza ki az „iNELS RF” eszközt

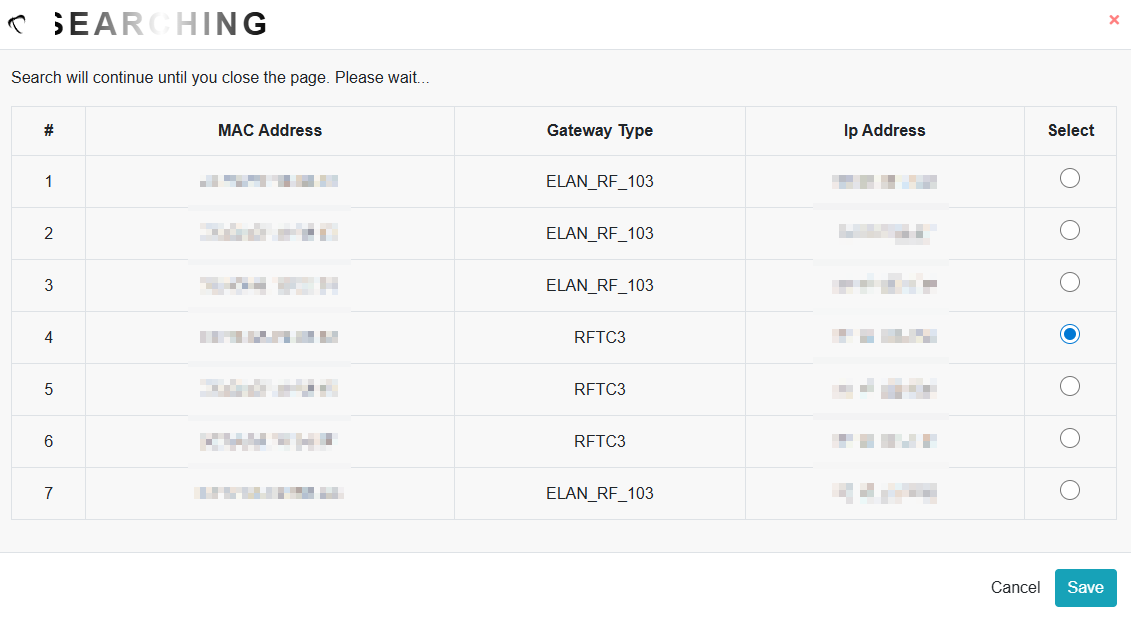

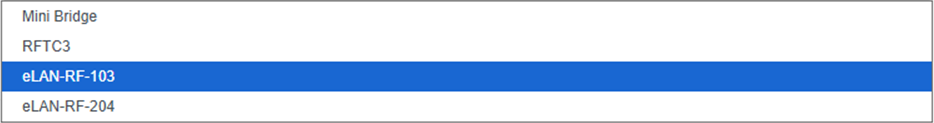

* A következő ablakban meg kell adni a gateway-re vonatkozó specifikus információkat: * ``` * **Gateway típusa** * itt válassza ki azt a gateway típust, amelyet konfigurálni fog * Négy elérhető gateway típus van: ``` ![](https://t10544682.p.clickup-attachments.com/t10544682/12a03702-74c5-4591-9a92-f643c878c328/image.png) * ``` * **IP cím** * adja meg a kiválasztott gateway IP címét ``` * ``` * **Port** * a használandó alapértelmezett port a „9999” ``` * ``` * **Felhasználónév / Jelszó** * hitelesítő adatok a gateway eléréséhez ``` * ``` * **Keresés** * funkció a hálózat feltérképezésére az összes elérhető vezeték nélküli gateway megtalálásához * ha a „Select” oszlopban kiválaszt egyet és rákattint a „Save” gombra, az kitölti az alapul szolgáló űrlapot a gateway típusával, IP címével és portjával. A felhasználónak csak a hitelesítő adatokat kell kitöltenie (ha alkalmazható) ``` ![](https://t10544682.p.clickup-attachments.com/t10544682/656dd295-e06e-4718-85af-da362697e25f/Sn%C3%ADmek%20obrazovky%202025-07-29%20131936.png) * A mentett eszköz a „Devices” elrendezésben a „\[gateway típus] - \[IP cím]:\[Port]” formátumban jelenik meg. A gateway szerkeszthető, törölhető, vagy a felhasználó hozzáadhat csatlakoztatott eszközöket (*a következő fejezetekben leírva*)

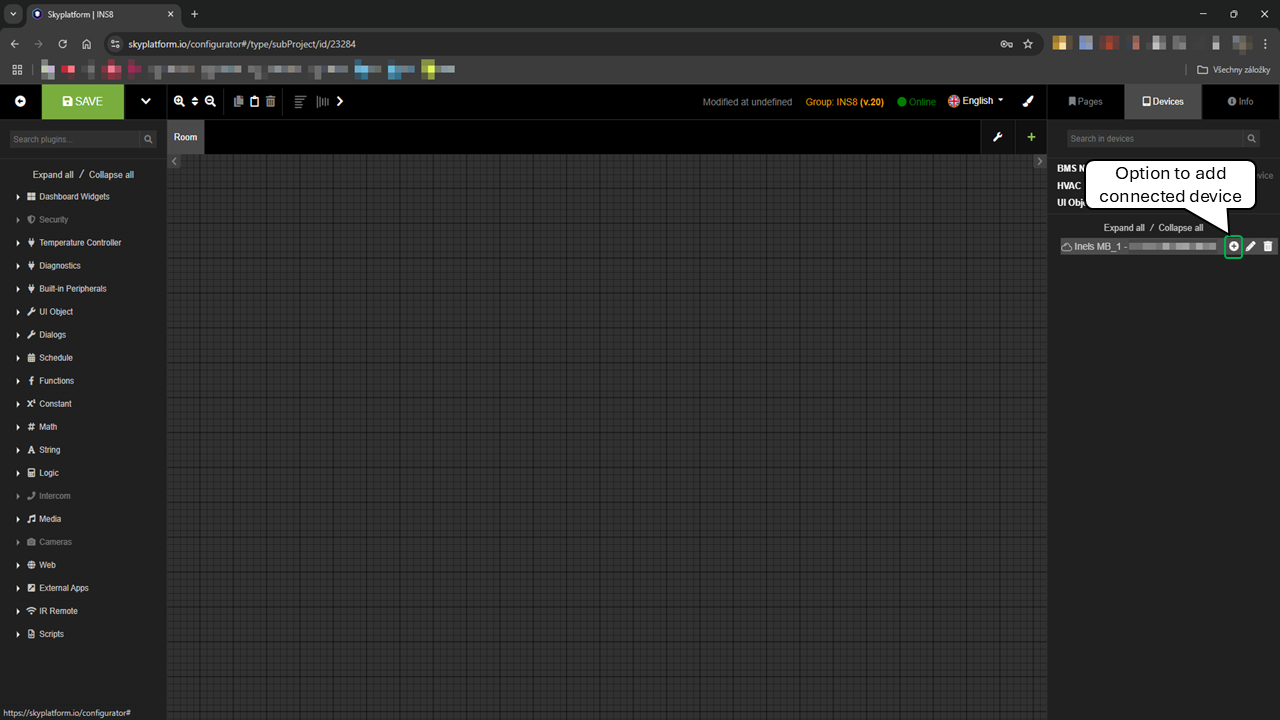

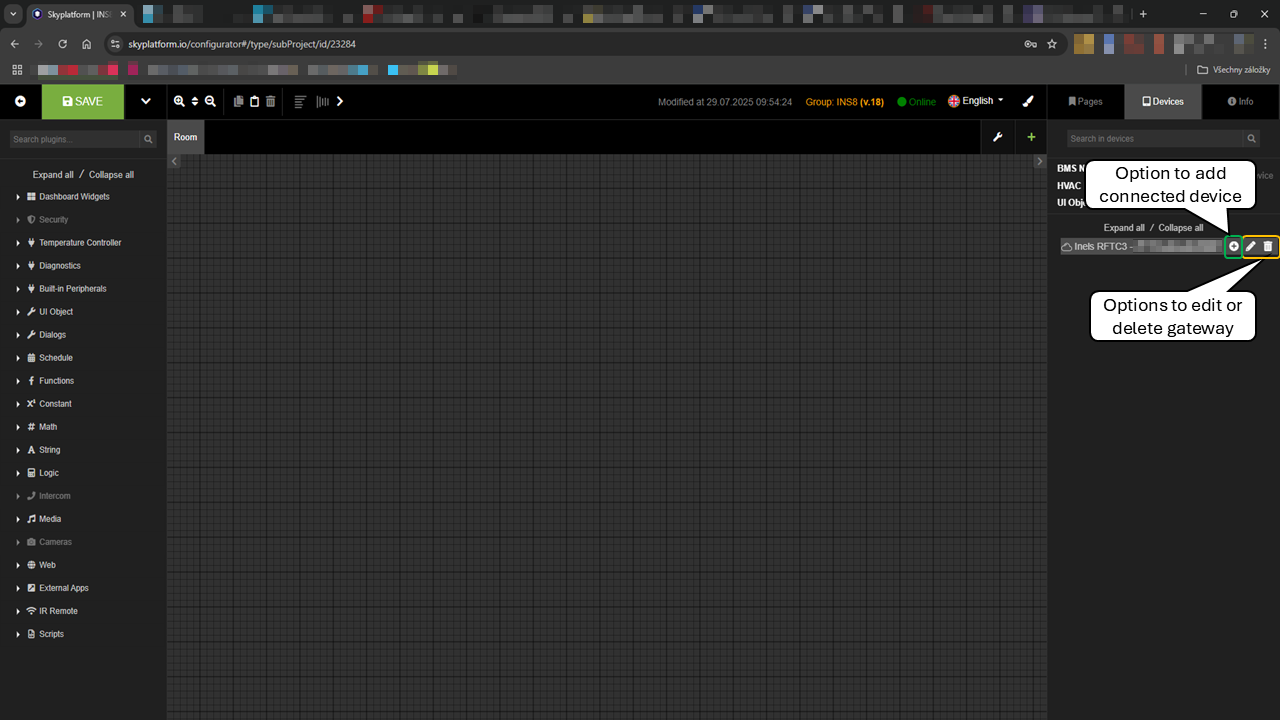

Miután az iNELS Wireless gateway definiálva lett, elkezdhetjük a csatlakoztatott eszközök hozzáadását: * kattintson a gateway mellett található "+" gombra. Bevezetésként: A gateway-ekhez hasonlóan a komponensek is 2 csoportra oszlanak, amelyek különböző protokollokon kommunikálnak. A) Az iNELS Wireless komponensek iNELS RFIO és RFIO2 protokollokat használnak a kétirányú kommunikációhoz a gateway-del és egymással. A kapcsolódó komponensek megtalálhatók [itt](https://app.clickup.com/10544682/v/dc/a1tha-47995/a1tha-18375). B) Az iNELS Home komponensek iNELS RFIO3 protokollt használnak a kétirányú kommunikációhoz a gateway-del és egymással. A kapcsolódó komponensek megtalálhatók [itt](https://app.clickup.com/10544682/v/dc/a1tha-47995/a1tha-18895).

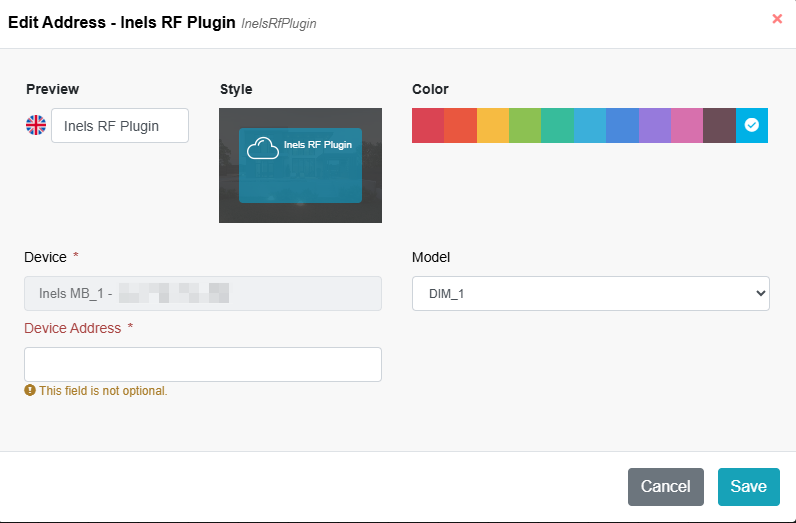

* A felugró ablakban meg kell adni a használni kívánt vezeték nélküli egységet. Az egységen itt nem szükségszerűen fizikai egységet kell érteni, hanem egyéni iNELS címet a kiválasztott modellben (egy fizikai egységnek 1 vagy több iNELS címe lehet, pl. RFSA-62B).
* ``` * **Modell** * A felhasználónak ki kell választania a megfelelõ modellt, amely megfelel a projektben használt fizikai eszköznek. Itt található az előre definiált eszközök listája (_az eszközök leírása külön fejezetekben található_) ``` ![](https://t10544682.p.clickup-attachments.com/t10544682/f633b9a1-a4d7-425b-a4a2-0ee236318b3b/image.png) * ``` * **Eszközcím** * a fizikai egységen látható egyedi iNELS cím (6 karakter) ``` * A mentett eszközök a „Devices” elrendezésben láthatók és elérhetők, a gateway alatt. A felhasználó bármikor szerkesztheti vagy törölheti őket. ![](blob:https://app.clickup.com/6d62ac9e-b63a-411d-b5ae-331ac38ac2c2) * Húzza át a komponenst a Devices elrendezésből a Room elrendezésbe, majd kezdje el a bekötést és a feltételek meghatározását. Jó gyakorlat, hogy a projektet alkotás közben időnként mentse.
## Vezérlők ### RFWB-20 #### **Fali nyomógomb vezérlő, 2 gombos** ![](https://t10544682.p.clickup-attachments.com/t10544682/13595056-0ff1-4876-8dda-4928644e4abc/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

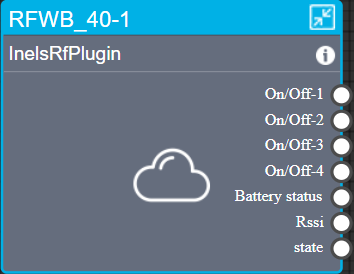

| ### RFWB-40 #### **Fali nyomógomb vezérlő, 4 gombos** ![](https://t10544682.p.clickup-attachments.com/t10544682/ee8d09bb-17de-46ff-b36e-6f1151e68a1f/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Be/Ki-3 | Kapcsoló gomb 3 | - | Digitális | | | 4 | Be/Ki-4 | Kapcsoló gomb 4 | - | Digitális | | | 5 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 6 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 7 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

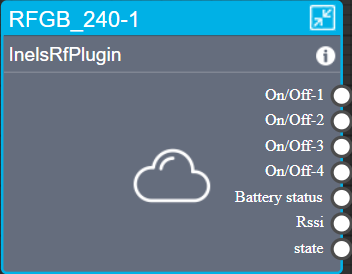

| ### RFGB-240 #### **Fali nyomógomb vezérlő, 4 gombos** ![](https://t10544682.p.clickup-attachments.com/t10544682/3e54856e-95a7-4baa-b6e5-bced62e8a6d0/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Be/Ki-3 | Kapcsoló gomb 3 | - | Digitális | | | 4 | Be/Ki-4 | Kapcsoló gomb 4 | - | Digitális | | | 5 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 6 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 7 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

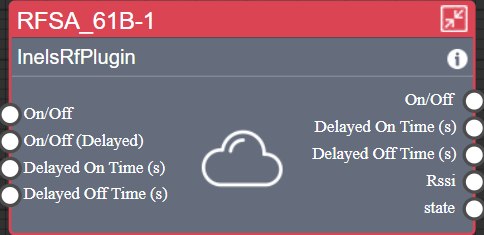

| ## Kapcsolók ### RFSA-61B #### **Kapcsoló egység, 1 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/ec7ce6a0-147c-45c6-b39a-8fce50aabd23/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

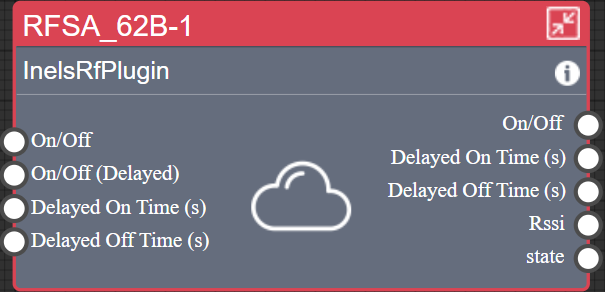

| ### RFSA-62B #### **Kapcsoló egység, 2 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/d70b113c-a59b-4c98-a0a7-867168984a29/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

| ### RFSA-61M #### **Kapcsoló egység, 1 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/681f05ab-d76e-419e-8196-9862cb0c14c6/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

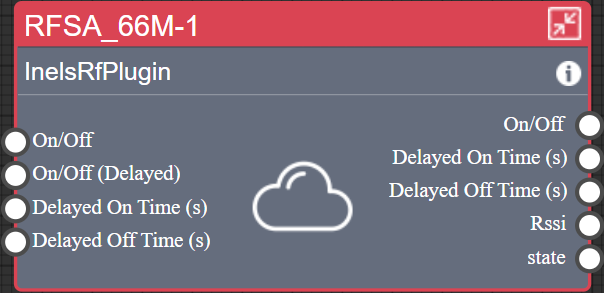

| ### RFSA-66M #### **Kapcsoló egység, 6 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/6cc09cec-fea3-4713-a8c2-26e6c284bd74/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

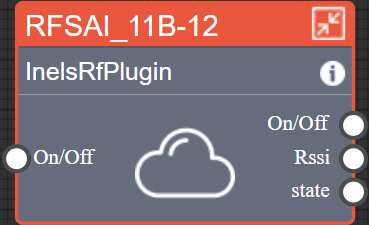

| ### RFSAI-11B #### **Kapcsoló egység** **külső gombok bemenetével** ![](https://t10544682.p.clickup-attachments.com/t10544682/c2f2961d-fecc-4dbd-ab4e-ab13321013b5/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------ | --------------- | ---------- | --------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 3 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

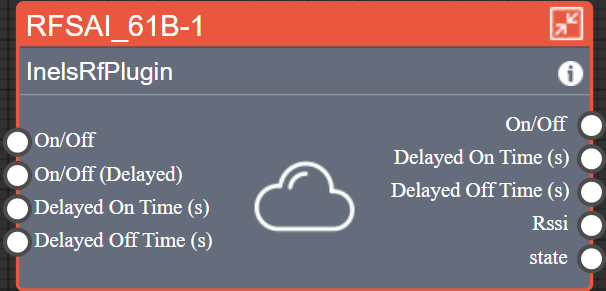

| ### RFSAI-61B #### **Kapcsoló egység** **külső gombok bemenetével** ![](https://t10544682.p.clickup-attachments.com/t10544682/0850ff3d-ff67-4333-9cb8-b9cf7df842b4/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

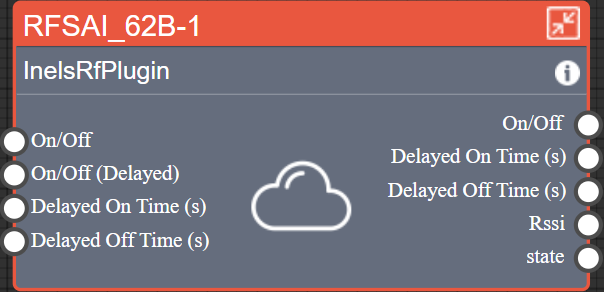

| ### RFSAI-62B #### **Kapcsoló egység** **külső gombok bemenetével** ![](https://t10544682.p.clickup-attachments.com/t10544682/c6b6bc3a-e4cb-4d09-9d1b-b4597f13bfe0/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

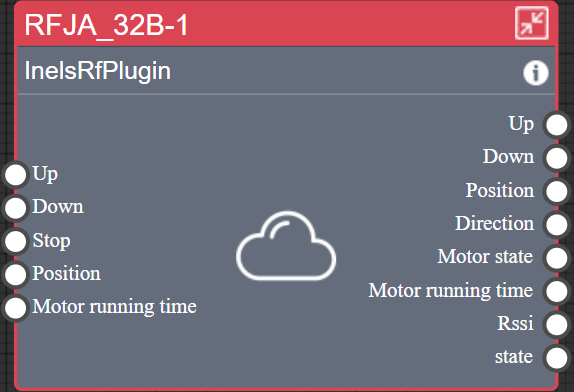

| ### RFJA-32B #### **Kapcsoló egység** **redőnyökhöz** ![](https://t10544682.p.clickup-attachments.com/t10544682/bf4cf88e-8b01-445a-9c50-70be9590a54b/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | ------------------ | --------------------------- | ---------- | -------------- | | 1 | Fel | Relé fel | Felfelé mozgatás | - | Digitális | | 2 | Le | Relé le | Lefelé mozgatás | - | Digitális | | 3 | Megállít | Művelet leállítása | A futó mozgások megállítása | - | Digitális | | 4 | Pozíció | Redőny pozíció | Redőnyök pozíciója | % | Analóg (0-100) | | 5 | Motor futási idő | Motor futási idő | A motor futási ideje | s | Analóg (2-240) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | ---------------- | ---------------------------- | ---------- | ------------------------ | | 1 | Fel | Relé fel | Felfelé mozgatás | - | Digitális | | 2 | Le | Relé le | Lefelé mozgatás | - | Digitális | | 3 | Pozíció | Redőny pozíció | Redőnyök pozíciója | % | Analóg (0-100) | | 4 | Irány | Mozgás iránya | A redőnyök mozgásirányja | - | Digitális (0-Le / 1-Fel) | | 5 | Motor állapot | Motor státusza | A motor műveletének állapota | - | Digitális | | 6 | Motor futási idő | Motor futási idő | A motor futási ideje | s | Analóg (2-240) | | 7 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | ### RFUS-61 #### **Kapcsoló egység** **megnövelt védelemmel** ![](https://t10544682.p.clickup-attachments.com/t10544682/1fe4d185-566e-4599-93a7-50a42e1ae4c0/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

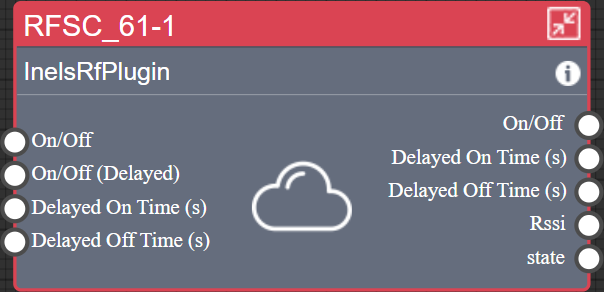

| ### RFSC-61 #### **Kapcsoló konnektor-dugó** ![](https://t10544682.p.clickup-attachments.com/t10544682/680b9074-4551-4013-9b5d-e5e3517c9d59/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

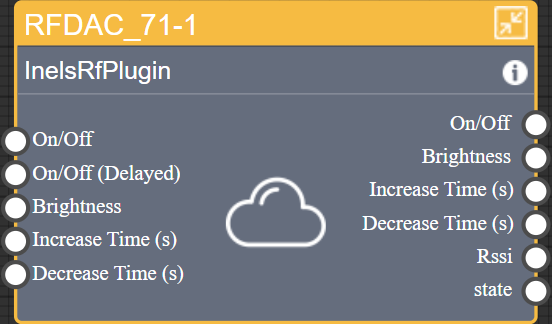

| ## Fényerőszabályzók ### RFDAC-71 #### **Analóg vezérlő, 0(1)-10V** ![](https://t10544682.p.clickup-attachments.com/t10544682/53f0a16c-4231-4a91-8268-99af1a4b53ba/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | -------------------- | -------------------------------- | ----------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 4 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | --------------- | ------------------ | -------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 4 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 6 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

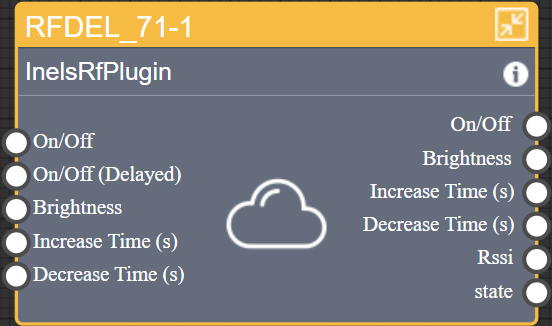

| ### RFDEL-71 #### **Univerzális dimmer, 1 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/d3a55f59-74bf-4039-85ca-e0dbb92f3078/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | -------------------- | -------------------------------- | ----------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 4 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | --------------- | ------------------ | -------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 4 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 6 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

| ### RFDSC-71 #### **Dimmelhető konnektor-dugó** ![](https://t10544682.p.clickup-attachments.com/t10544682/9313310e-eb1e-4dcb-901f-384aa502de4c/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | -------------------- | -------------------------------- | ----------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 4 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | --------------- | ------------------ | -------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 4 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 6 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

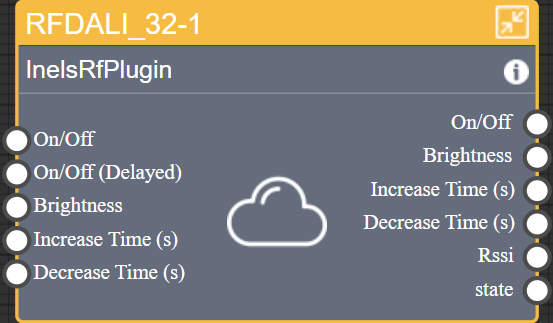

| ### RFDALI-32 #### **DALI vezérlő, 32 cím számára** ![](https://t10544682.p.clickup-attachments.com/t10544682/ba2a63fb-d304-4106-b897-3931e491eadd/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | -------------------- | -------------------------------- | ----------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 4 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | --------------- | ------------------ | -------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 4 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 6 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

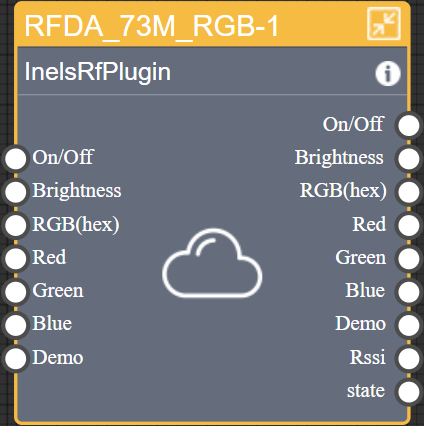

| ### RFDA-73M/RGB #### **LED (RGB) szalagokra való dimmer, 3 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/4869c450-9f46-4319-8d0e-ab4ae444ed38/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | --------------- | ----------------------------- | ---------- | -------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | RGB (hex) | RGB | RGB hexadecimális formátumban | - | Hexadecimális | | 4 | Piros | Piros komponens | A piros szín szintje | - | Analóg (0-255) | | 5 | Zöld | Zöld komponens | A piros szín szintje | - | Analóg (0-255) | | 6 | Kék | Kék komponens | A piros szín szintje | - | Analóg (0-255) | | 7 | Demó | Demó mód | A demó mód állapota | - | Digitális | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | RGB (hex) | RGB | RGB hexadecimális formátumban | - | Hexadecimális | | 4 | Piros | Piros komponens | A piros szín szintje | - | Analóg (0-255) | | 5 | Zöld | Zöld komponens | A piros szín szintje | - | Analóg (0-255) | | 6 | Kék | Kék komponens | A piros szín szintje | - | Analóg (0-255) | | 7 | Demó | Demó mód | A demó mód állapota | - | Digitális | | 8 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 9 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

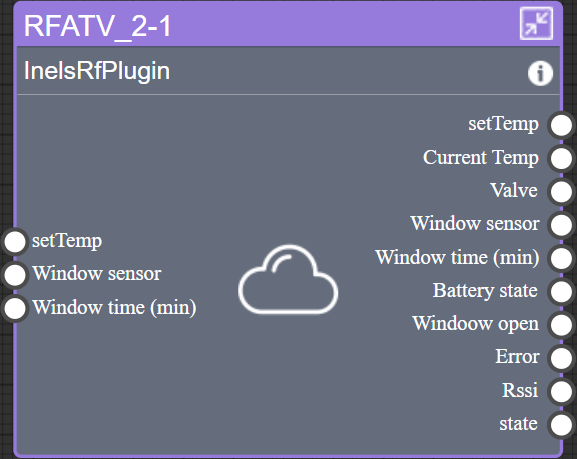

| ## Hőmérséklet szabályozás (termosztátok, termoszelep) ### RFATV-2 #### **Vezeték nélküli termoszelep** ![](https://t10544682.p.clickup-attachments.com/t10544682/22a79ff6-6619-4beb-af52-6ca828f8ad90/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | ----------------- | -------------------------------------------------------------------------- | ---------- | ------------- | | 1 | beállított hőm. | Relé | Művelet a relén | - | Digitális | | 2 | Ablakérzékelő | Ablak érzékenység | Az ablak nyitására vonatkozó érzékenységi szint | - | Analóg (0-3) | | 3 | Ablak idő (perc) | Ablak idő |

Az az idő, amikor az ablak nyitottnak tekintendő
(lépés 10 perc)

| perc | Analóg (0-60) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | -------------------- | ------------------------------------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | beállított hőm. | Relé | Művelet a relén | - | Digitális | | 2 | Jelenlegi hőm. | Aktuális hőmérséklet | A termoszeleppel mért hőmérséklet | °C | Analóg (0-50) | | 3 | Szelep | Nyitottsági szint | A szelep nyitottsági szintje | % | Analóg (0-100) | | 4 | Ablakérzékelő | Ablak érzékenység | Érzékenységi szint a hőmérséklet csökkenésére (ablak nyitásának érzékelése) | - | Analóg (0-3) | | 5 | Ablak idő (perc) | Ablak idő |

Az az idő, amikor az ablak nyitottnak tekintendő és a fűtés leáll
(lépés 10 perc)

| perc | Analóg (0-60) | | 6 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 7 | Ablak nyitva | Ablak nyitva állapot | Az ablak nyitott állapota | - | Digitális | | 8 | Hiba | Hiba állapot | Az eszköz hibás állapotban van | - | Digitális | | 9 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 10 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

| ### RFSTI-11B #### **Kapcsoló egység külső hőmérséklet-érzékelővel** ![](https://t10544682.p.clickup-attachments.com/t10544682/bee1f673-8e9f-412c-8ed2-51ced85784b0/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | --------------------- | --------------------------------------------------- | ---------- | ----------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Offset | Hőmérséklet korrekció | Az mért hőmérséklet korrekciós értéke (lépés 0,1°C) | °C | Analóg (-20 - 20) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | --------------------- | --------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Hőmérséklet | Hőmérséklet | A mért hőmérséklet értéke (lépés 0,01°C) | °C | Analóg (-25 - 55) | | 3 | Offset | Hőmérséklet korrekció | Az mért hőmérséklet korrekciós értéke (lépés 0,1°C) | °C | Analóg (-20 - 20) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

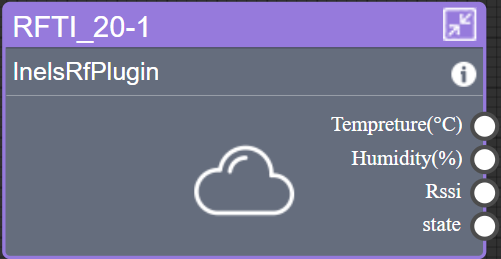

| ### RFTI-20 #### **Hőmérséklet- és páratartalom érzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/46fcd9f6-50f4-4e07-b433-ab6dfb679d87/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | ---------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Hőmérséklet | Hőmérséklet | A mért hőmérséklet értéke (lépés 0,01°C) | °C | Analóg (-10 - 50) | | 2 | Páratartalom | Páratartalom | A mért páratartalom értéke (lépés 1%) | % | Analóg (0 - 90) | | 3 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 4 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

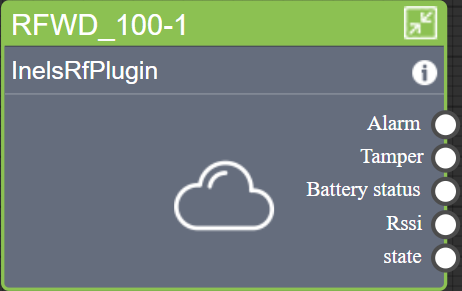

| ## Érzékelők ### RFWD-100 #### **Ablak-/Ajtóérzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/8c15b434-f525-4cb4-8209-f59af455b17f/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------------- | ---------------------- | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Riasztás | Riasztási állapot | Riasztás érzékelése | - | Digitális | | 2 | Betörés elleni védelem | Betörés elleni állapot | Betörés érzékelése | - | Digitális | | 3 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

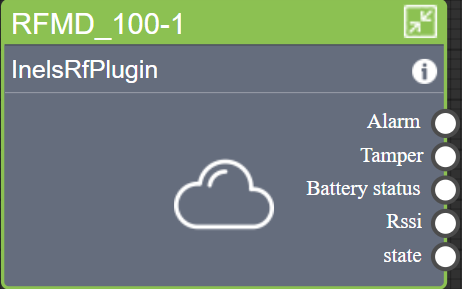

| ### RFMD-100 #### **Mozgásérzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/0d3996c8-f591-4af9-8472-69ef1ef2f63f/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------------- | ---------------------- | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Riasztás | Riasztási állapot | Riasztás érzékelése | - | Digitális | | 2 | Betörés elleni védelem | Betörés elleni állapot | Betörés érzékelése | - | Digitális | | 3 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

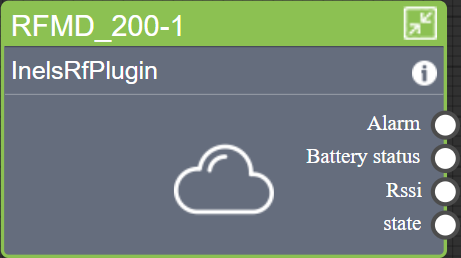

| ### RFMD-200 #### **Mennyezeti szerelésű mozgásérzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/ef56db39-b7bc-456a-a5c2-a27e0f991baf/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Riasztás | Riasztási állapot | Riasztás érzékelése | - | Digitális | | 2 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 3 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 4 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

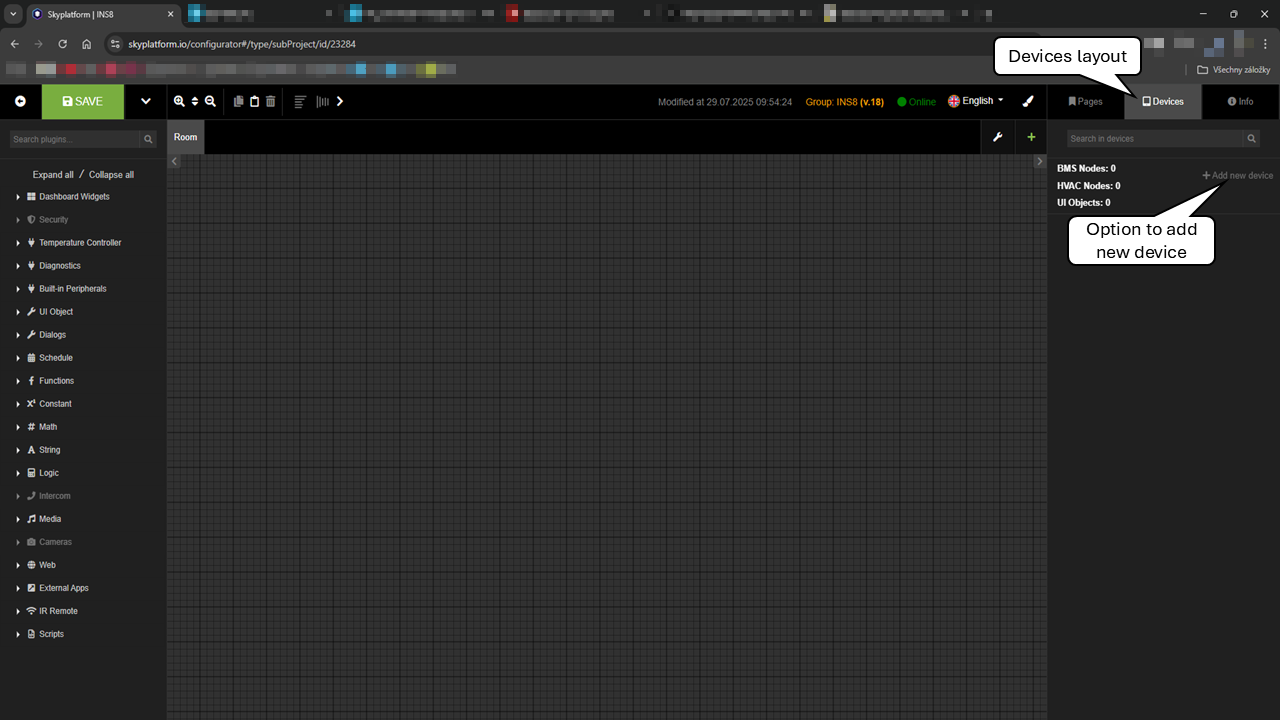

| ## iNELS Home ### Hogyan használható a Sky Platformon? Miután az iNELS Wireless gateway definiálva lett, elkezdhetjük a csatlakoztatott eszközök hozzáadását: * kattintson a gateway mellett található "+" gombra
* A felugró ablakban meg kell adni a használni kívánt vezeték nélküli egységet. Az egységen itt nem szükségszerűen fizikai egységet kell érteni, hanem egyéni iNELS címet a kiválasztott modellben (egy fizikai egységnek 1 vagy több iNELS címe lehet, pl. RFSA-62B). *

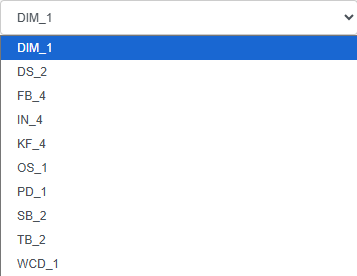

* ``` * **Modell** * A felhasználónak ki kell választania a megfelelõ modellt, amely megfelel a projektben használt fizikai eszköznek. Itt található az előre definiált eszközök listája (_az eszközök leírása külön fejezetekben található_) ``` ![](https://t10544682.p.clickup-attachments.com/t10544682/dbeb7c24-bb2d-45ed-b35e-387793b6ba88/Sn%C3%ADmek%20obrazovky%202025-07-31%20074116.png) * ``` * **Eszközcím** * a fizikai egységen látható egyedi iNELS cím (6 karakter) ``` * A mentett eszközök a „Devices” elrendezésben láthatók és elérhetők, a gateway alatt. A felhasználó bármikor szerkesztheti vagy törölheti őket. *

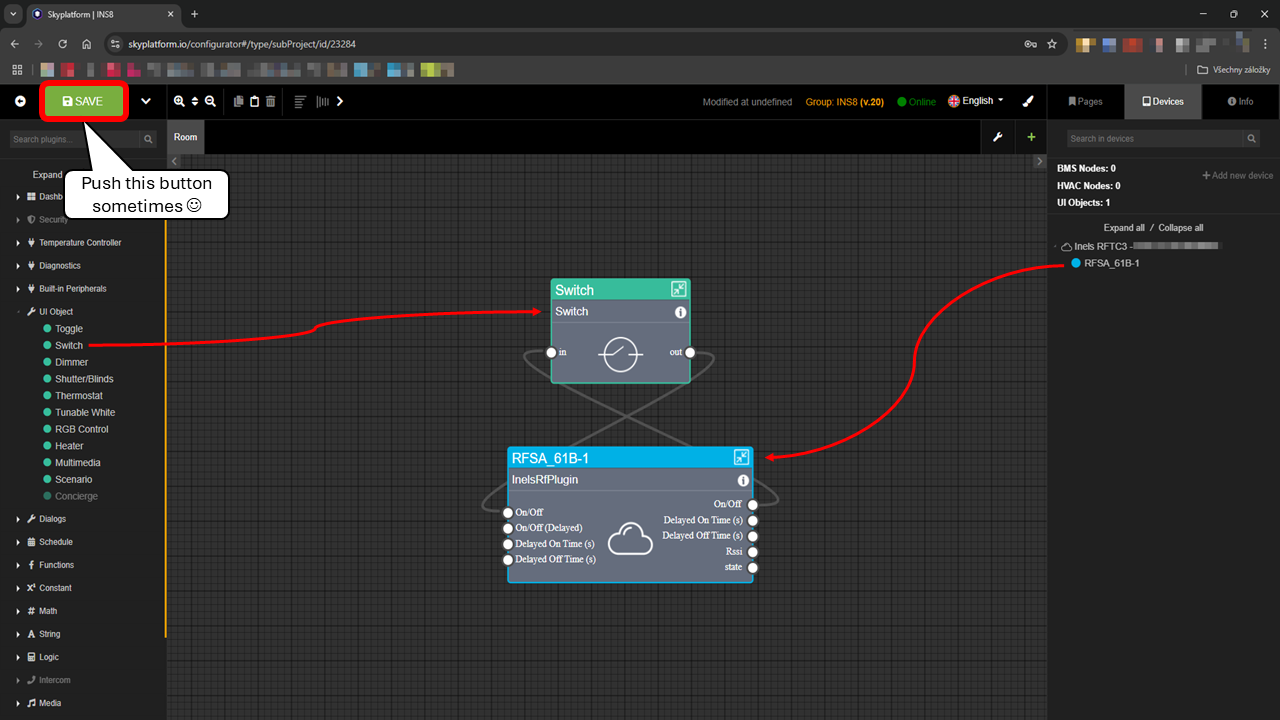

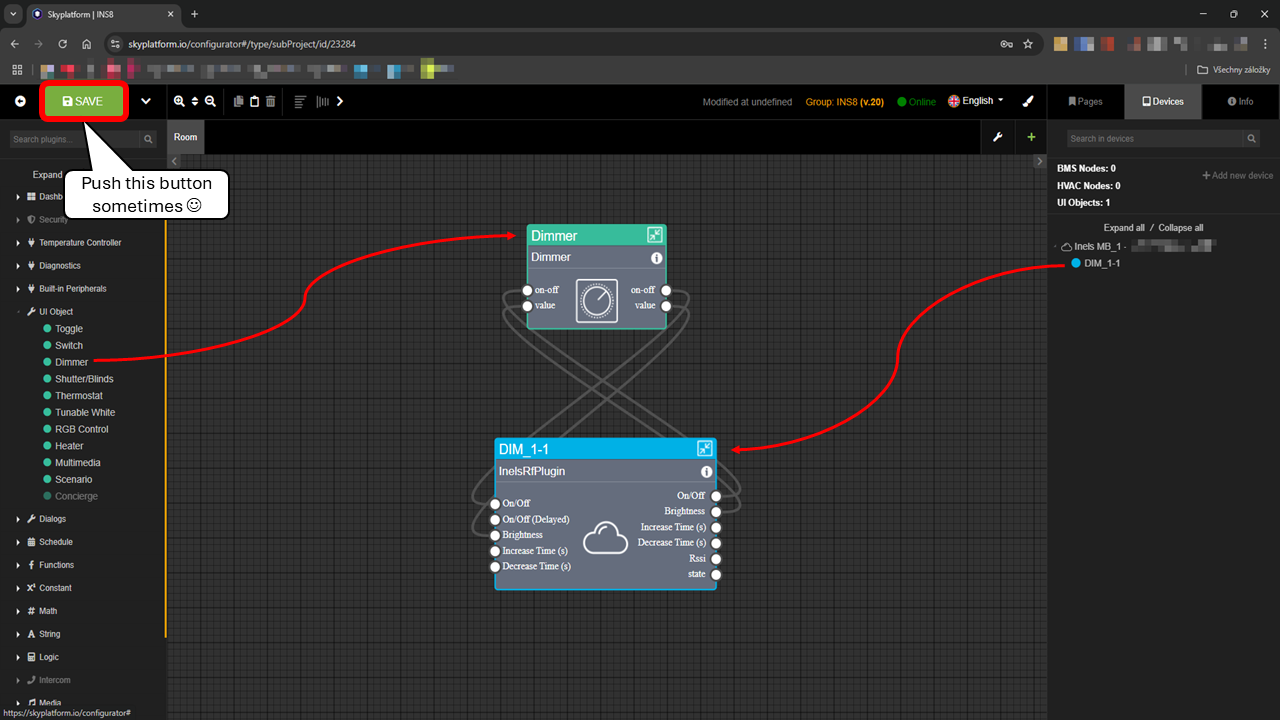

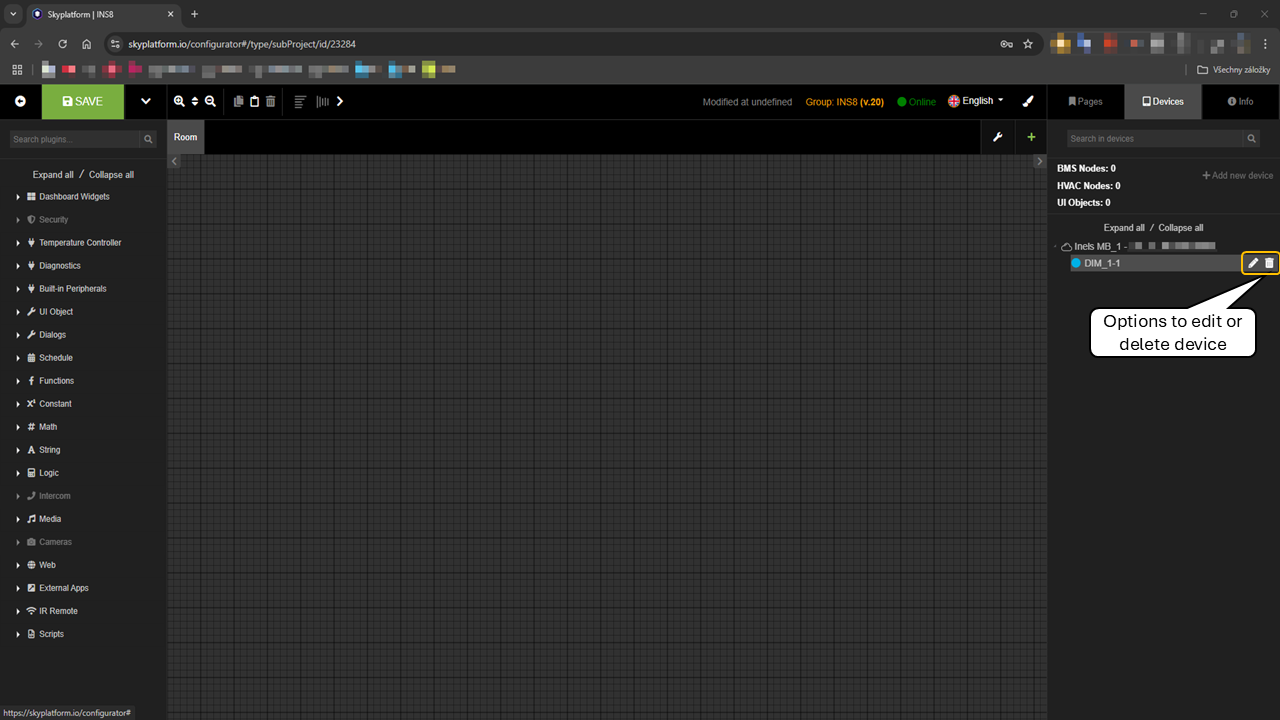

* Húzza át a komponenst a Devices elrendezésből a Room elrendezésbe, majd kezdje el a bekötést és a feltételek meghatározását. Jó gyakorlat, hogy a projektet alkotás közben időnként mentse.

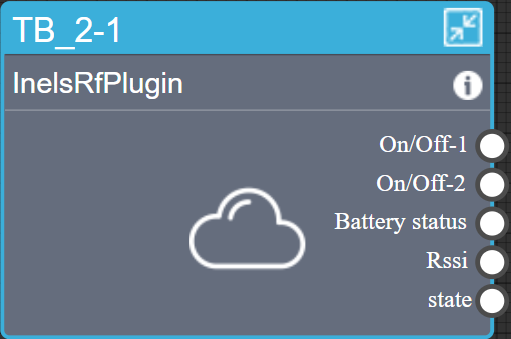

## Vezérlők ### TB-2 #### **Fali nyomógomb vezérlő, 2 gombos** ![](https://t10544682.p.clickup-attachments.com/t10544682/76a0b75f-37a1-402d-80b3-e1f03f2ae880/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

| ### FB-4 #### **Fali nyomógomb vezérlő, 4 gombos** ![](https://t10544682.p.clickup-attachments.com/t10544682/eeabf327-48a7-4729-af30-3e29a49e2b29/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Be/Ki-3 | Kapcsoló gomb 3 | - | Digitális | | | 4 | Be/Ki-4 | Kapcsoló gomb 4 | - | Digitális | | | 5 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 6 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 7 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

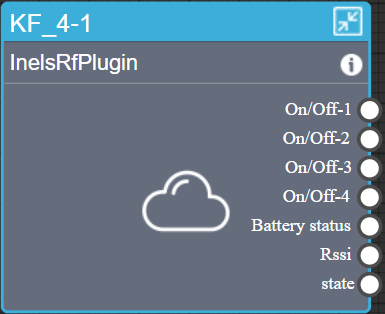

| ### KF-4 #### **Kulcstartó, 4 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/0929d565-fac8-42ba-a2ef-1e0e74025f9c/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Be/Ki-3 | Kapcsoló gomb 3 | - | Digitális | | | 4 | Be/Ki-4 | Kapcsoló gomb 4 | - | Digitális | | | 5 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 6 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 7 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

| ## Kapcsolók ### OS-1 #### **Kapcsoló egység, 1 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/dc27c8b9-4ea1-481e-90d8-3073756679fc/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

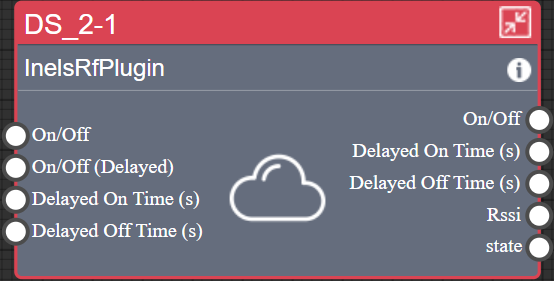

| ### DS-2 #### **Kapcsoló egység, 2 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/6ebb1aa5-f9e5-432a-b0f6-deb243baf68d/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | -------------------------------- | ------------------------------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ----------------------------- | ----------------------------- | ------------------------------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Késleltetett bekapcsolási idő | Késleltetett bekapcsolási idő | A relén való művelet indításához szükséges késleltetési idő | s | Analóg (2-3600) | | 3 | Késleltetett kikapcsolási idő | Késleltetett kikapcsolási idő | A relén való művelet leállításához szükséges késleltetési idő | s | Analóg (2-3600) | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

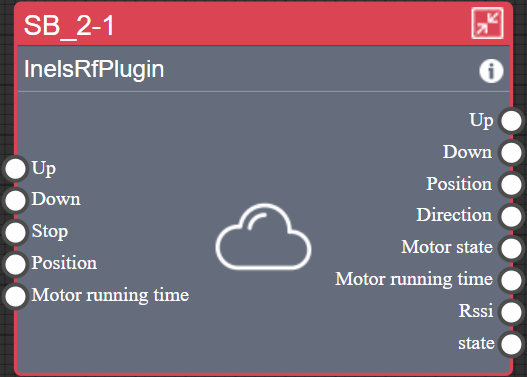

| ### SB-2 #### **Kapcsoló egység** **redőnyökhöz** ![](https://t10544682.p.clickup-attachments.com/t10544682/0c757d62-0224-4b18-95b3-dc1d04558411/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | ------------------ | --------------------------- | ---------- | -------------- | | 1 | Fel | Relé fel | Felfelé mozgatás | - | Digitális | | 2 | Le | Relé le | Lefelé mozgatás | - | Digitális | | 3 | Megállít | Művelet leállítása | A futó mozgások megállítása | - | Digitális | | 4 | Pozíció | Redőny pozíció | Redőnyök pozíciója | % | Analóg (0-100) | | 5 | Motor futási idő | Motor futási idő | A motor futási ideje | s | Analóg (2-240) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------- | ---------------- | ---------------------------- | ---------- | ------------------------ | | 1 | Fel | Relé fel | Felfelé mozgatás | - | Digitális | | 2 | Le | Relé le | Lefelé mozgatás | - | Digitális | | 3 | Pozíció | Redőny pozíció | Redőnyök pozíciója | % | Analóg (0-100) | | 4 | Irány | Mozgás iránya | A redőnyök mozgásirányja | - | Digitális (0-Le / 1-Fel) | | 5 | Motor állapot | Motor státusza | A motor műveletének állapota | - | Digitális | | 6 | Motor futási idő | Motor futási idő | A motor futási ideje | s | Analóg (2-240) | | 7 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | ## Fényerőszabályzók ### DIM-1 #### **Univerzális dimmer, 1 csatorna** ![](https://t10544682.p.clickup-attachments.com/t10544682/fa98e0b0-7d22-48e6-8bd8-b28d7fcbba91/image.png) #### **Bemenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | -------------------- | -------------------------------- | ----------------------------------------- | ---------- | --------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Be/Ki (Késleltetett) | Késleltetett bekapcsolás a relén | A relé késleltetési funkciójának állapota | - | Digitális | | 3 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 4 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | --------------- | ------------------ | -------------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki | Relé | Művelet a relén | - | Digitális | | 2 | Fényerő | Fényerő szint | A fényerő szintje (lépés 10%) | % | Analóg (0-100) | | 3 | Növelési idő | Növelési idő | A növelő funkció késleltetési ideje | s | Analóg (2-1800) | | 4 | Csökkentési idő | Csökkentési idő | A csökkentő funkció késleltetési ideje | s | Analóg (2-1800) | | 5 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 6 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

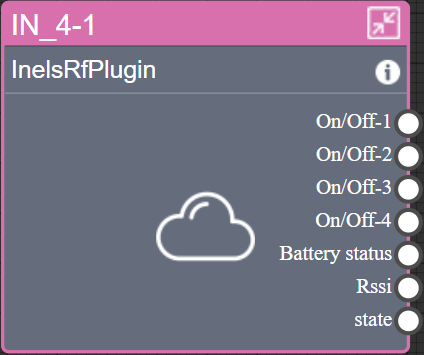

| ## Konverter ### IN-4 #### **Bemeneti kontakt konverter** ![](https://t10544682.p.clickup-attachments.com/t10544682/9bc99414-1d54-47e7-ac43-b2914380ae9f/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Be/Ki-1 | Kapcsoló gomb 1 | A gombok nyomására hat | - | Digitális | | 2 | Be/Ki-2 | Kapcsoló gomb 2 | - | Digitális | | | 3 | Be/Ki-3 | Kapcsoló gomb 3 | - | Digitális | | | 4 | Be/Ki-4 | Kapcsoló gomb 4 | - | Digitális | | | 5 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 6 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 7 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

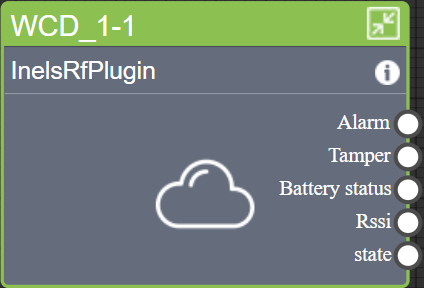

| ## Érzékelők ### WDC-1 #### **Ablak-/Ajtóérzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/06e9c2bf-4c37-4853-b376-245ab8d77ed0/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ---------------------- | ---------------------- | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Riasztás | Riasztási állapot | Riasztás érzékelése | - | Digitális | | 2 | Betörés elleni védelem | Betörés elleni állapot | Betörés érzékelése | - | Digitális | | 3 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 4 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 5 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

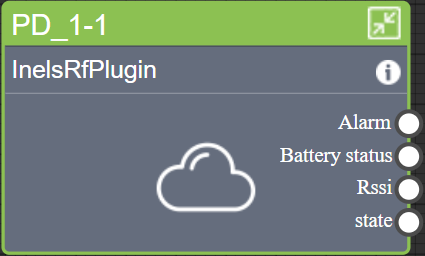

| ### PD-1 #### **Mennyezeti szerelésű mozgásérzékelő** ![](https://t10544682.p.clickup-attachments.com/t10544682/7e9f8f46-2a5a-4d79-b19e-4712cc97ea74/image.png) #### **Bemenetek:** * a készüléken nincs elérhető bemenet #### **Kimenetek:** | **Sorszám** | **Rövidítés** | **Tartalom** | **Leírás** | **Egység** | **Érték** | | ----------- | ------------- | ------------------ | -------------------------------- | ---------- | ----------------------------------------------- | | 1 | Riasztás | Riasztási állapot | Riasztás érzékelése | - | Digitális | | 2 | Elem állapota | Elem állapota | Az elem állapota | - | Digitális | | 3 | RSSI | Jelerősség | Jel erősség kijelző | - | (érték/2)-102 | | 4 | állapot | Kapcsolati állapot | A gateway kapcsolatának állapota | - |

Csatlakoztatva
/ Gateway nem elérhető

|
